Крепление и монтаж текстильных воздуховодов

Крепление воздуховодов производится несколькими способами. Способ крепления зависит от сечения воздуховода и выбирается индивидуально для каждого конкретного случая. Для поддержания формы круглых воздуховодов в случае отсутствия подачи воздуха или слабого давления в системе используются каркасные кольца.

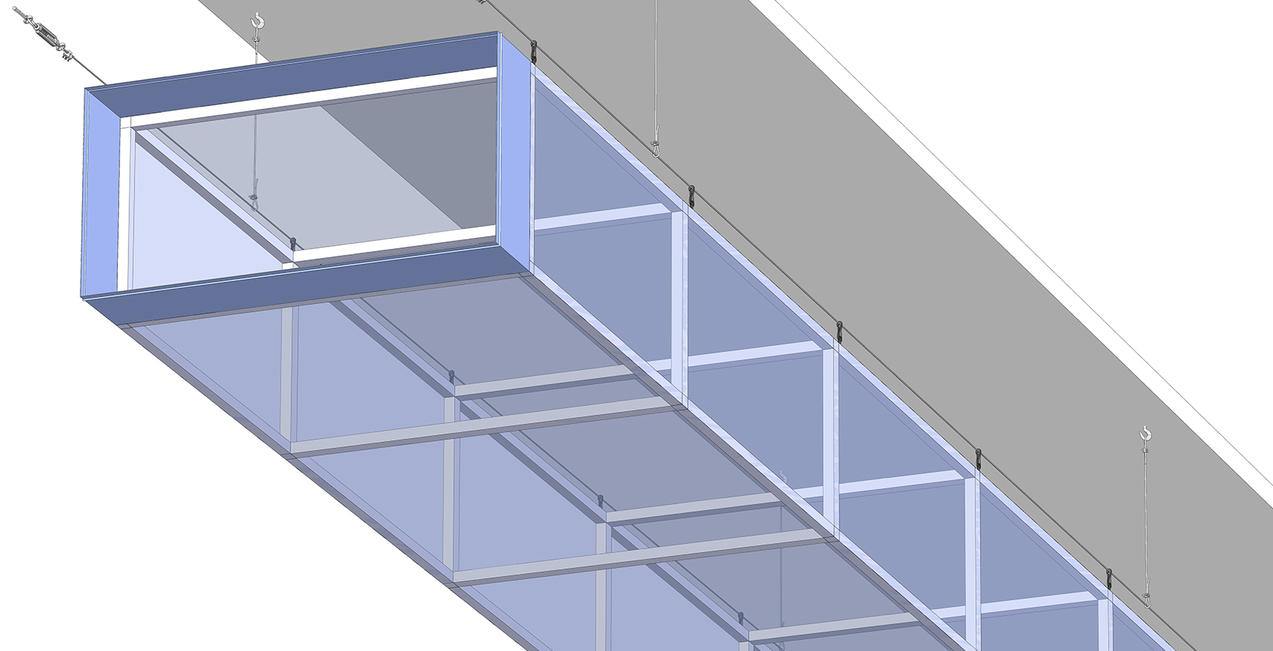

Способы крепления текстильных воздуховодов:

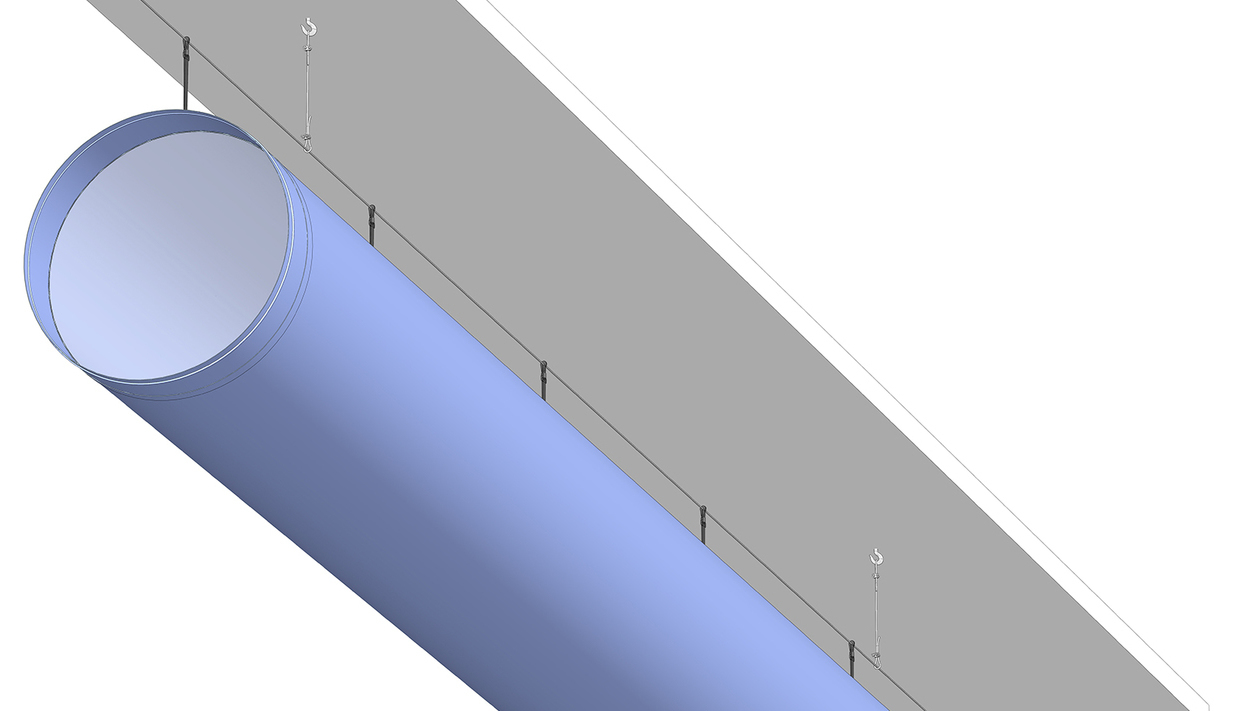

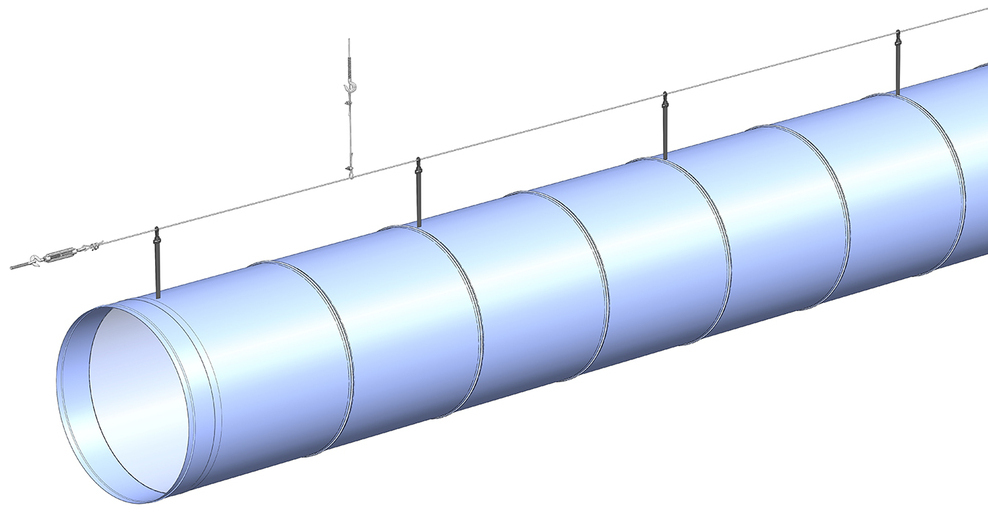

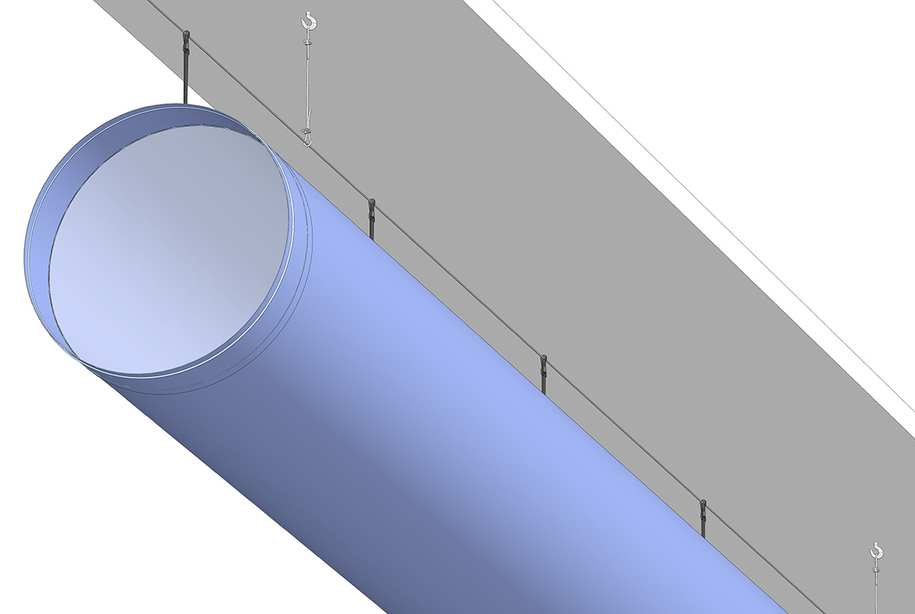

Крепление воздуховода на одном тросе

Данный способ крепления используется только для круглых воздуховодов диаметром до 630 мм и является наиболее экономичным решением как в плане стоимости крепежных элементов, так и по времени установки.
​Для монтажа воздуховода потребуются следующие крепежные материалы:
  • Анкерные крюки для монтажа в стены и потолок
  • Оцинкованный трос в ПВХ-оболочке 4 мм
  • Коуши
  • Зажимы для троса
  • Талрепы
  • Стальной ленточный хомут с замком

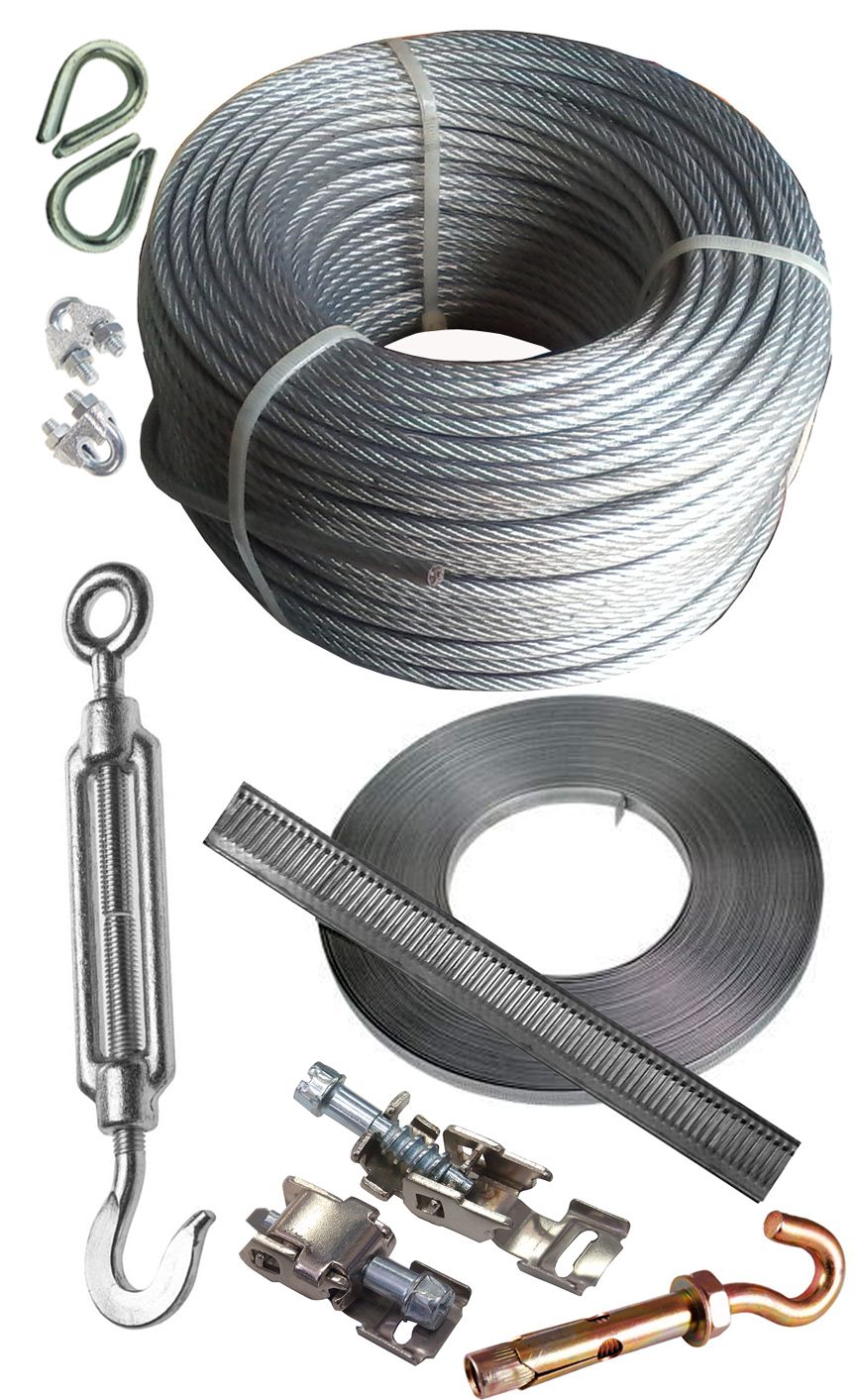

Материалы для крепления воздуховода на одном тросе

Скачать руководство

Размер файла: 2.12 мб

Руководство по монтажу круглых воздуховодов на одном тросе

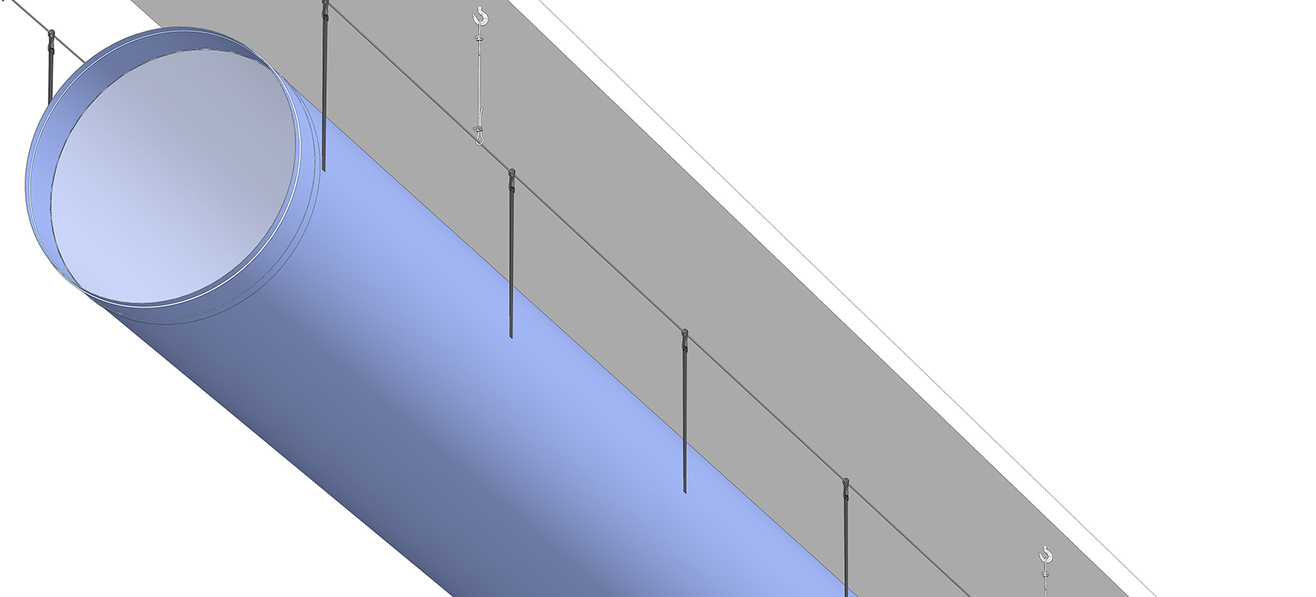

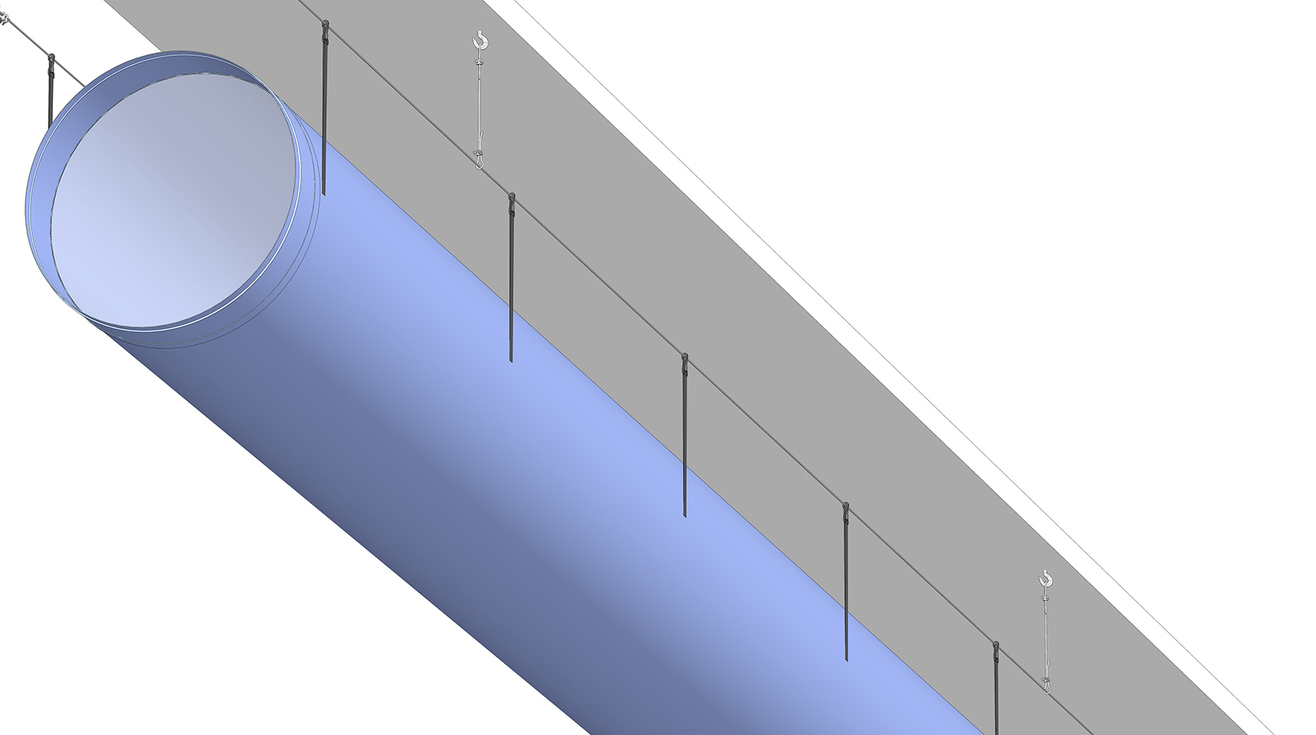

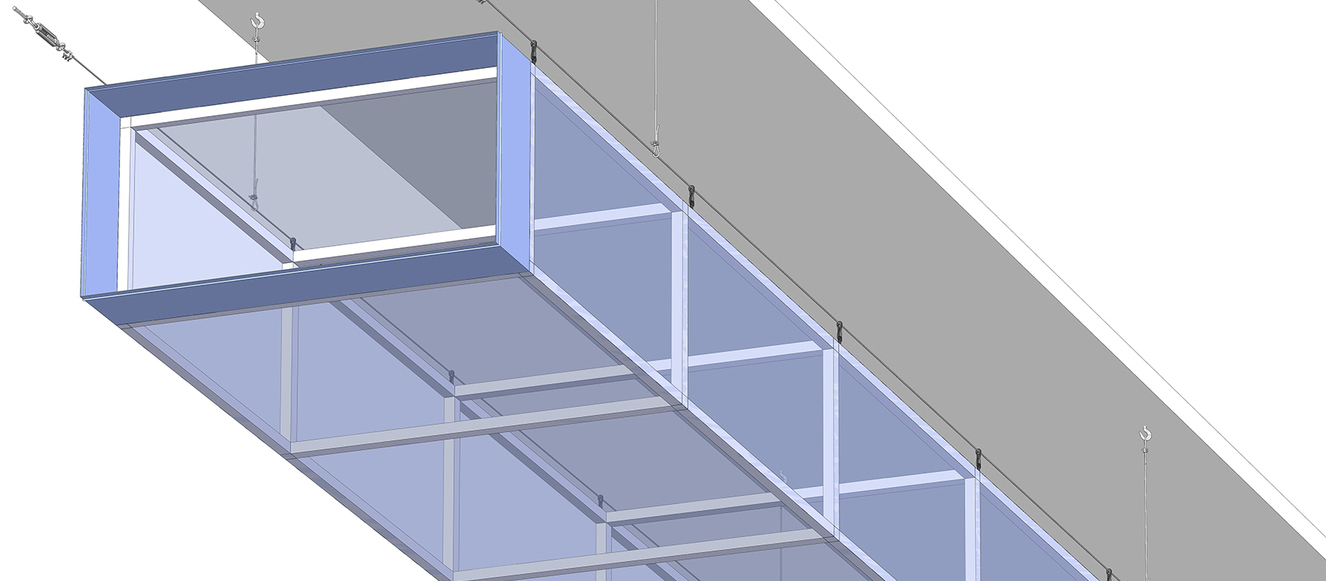

Крепление воздуховода на двух тросах

Этот способ заключается в натяжении двух горизонтальных тросов вдоль трассы прохождения воздуховода и подвешивании его на карабинах. Применяется такой способ для приточных воздуховодов с диаметром более 630 мм, а также вытяжных воздуховодов любого сечения.
​Для монтажа воздуховода потребуются следующие крепежные материалы:
  • Анкерные крюки для монтажа в стены и потолок
  • Оцинкованный трос в ПВХ-оболочке 4 мм
  • Коуши
  • Зажимы для троса
  • Талрепы
  • Стальной ленточный хомут с замком

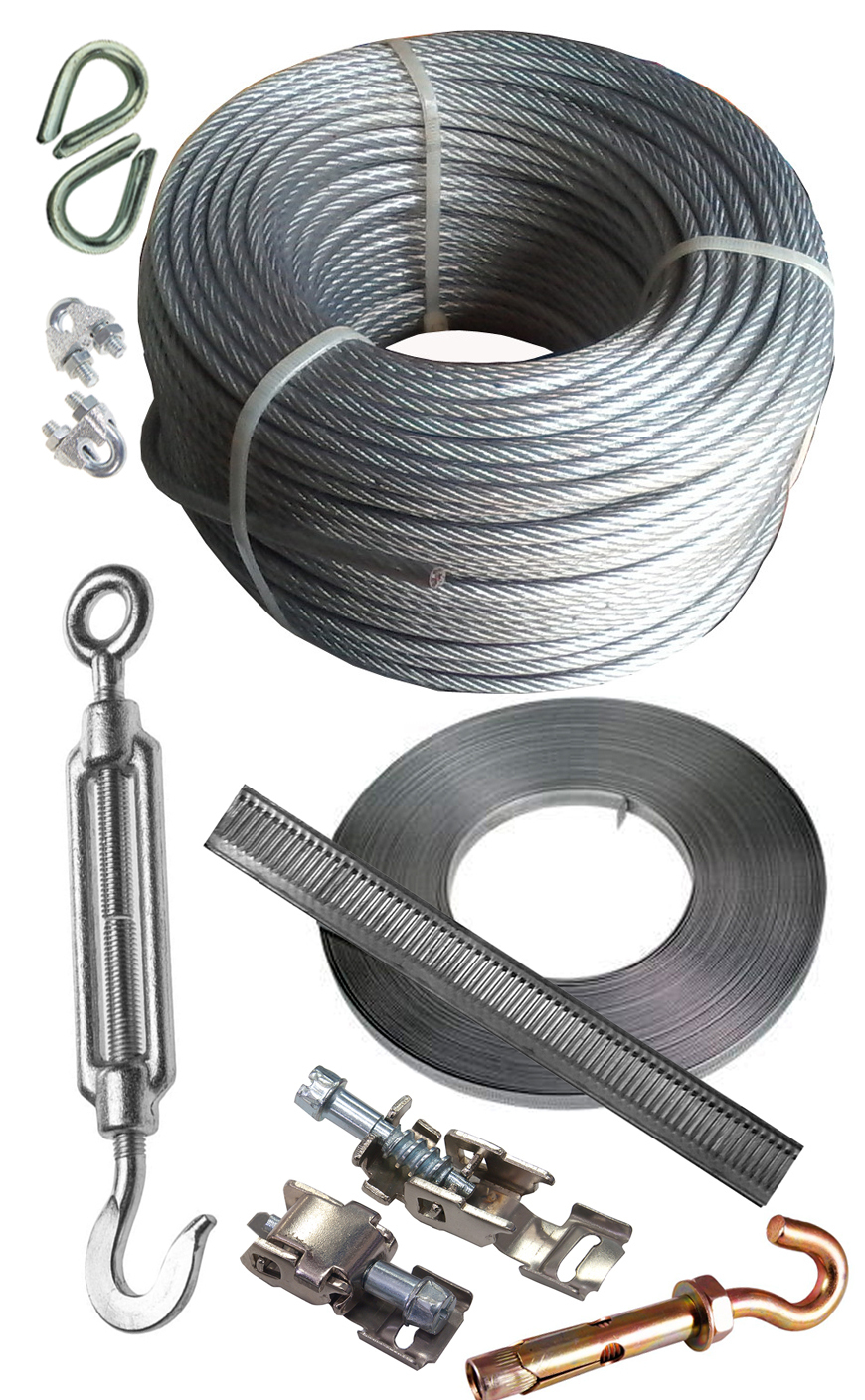

Материалы для крепления воздуховода на двух тросах

Скачать руководство

Размер файла: 2.26 мб

Руководство по монтажу круглых воздуховодов на двух тросах

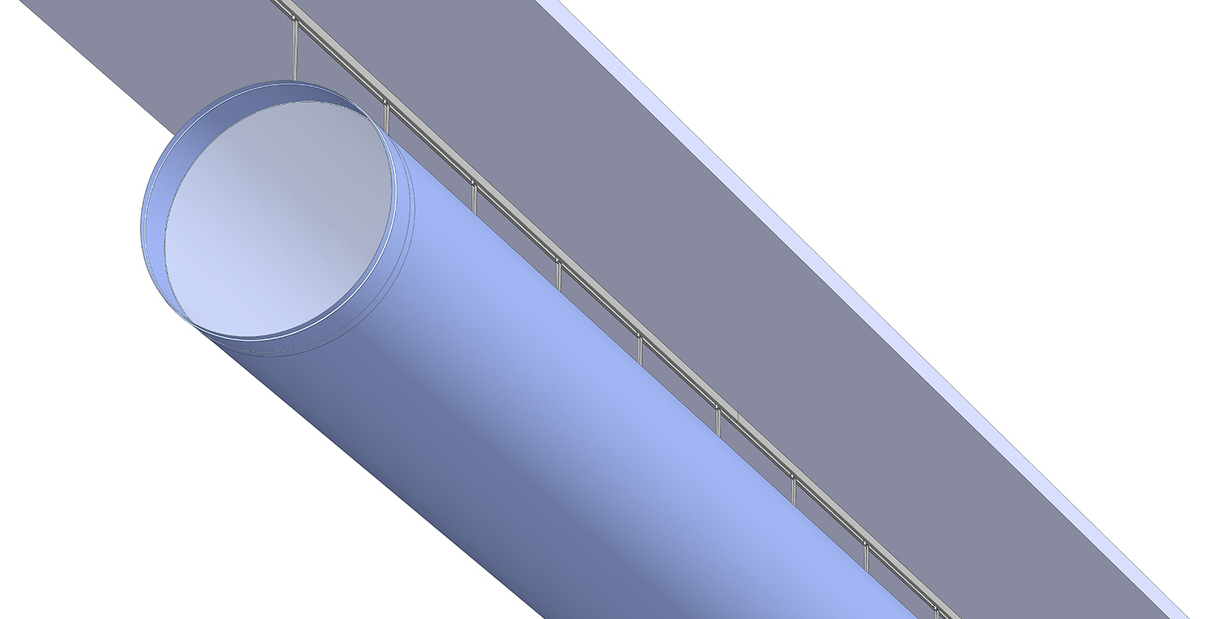

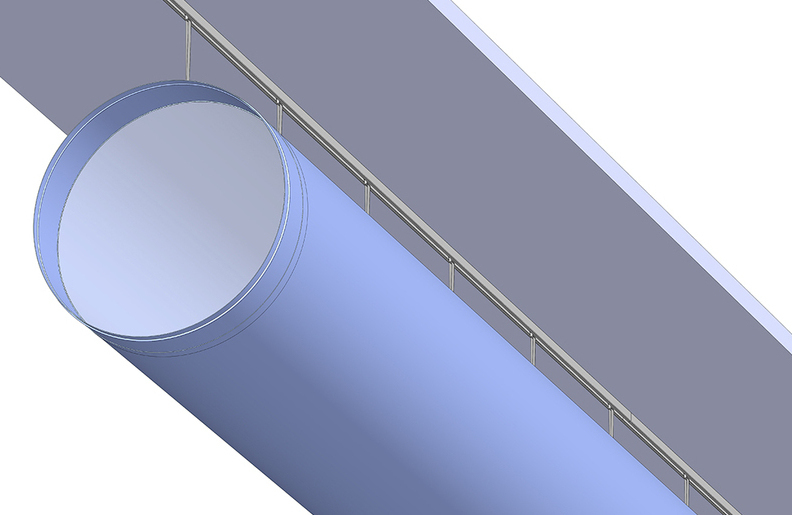

Крепление воздуховода на одном потолочном рельсе

Этот способ трассировки обеспечивает прямолинейное расположение воздуховода, без малейших провисаний, однако отличается более высокой стоимостью крепежных материалов. Этот способ применяется для воздуховодов круглого сечения (диаметром менее 630 мм) при невозможности натяжения горизонтального троса.
​Для монтажа воздуховода потребуются следующие крепежные материалы:
  • Рельсы
  • Крепеж (саморезы, дюбель-гвозди) различного типа исполнения для монтажа в потолок
  • Стальной ленточный хомут с замком

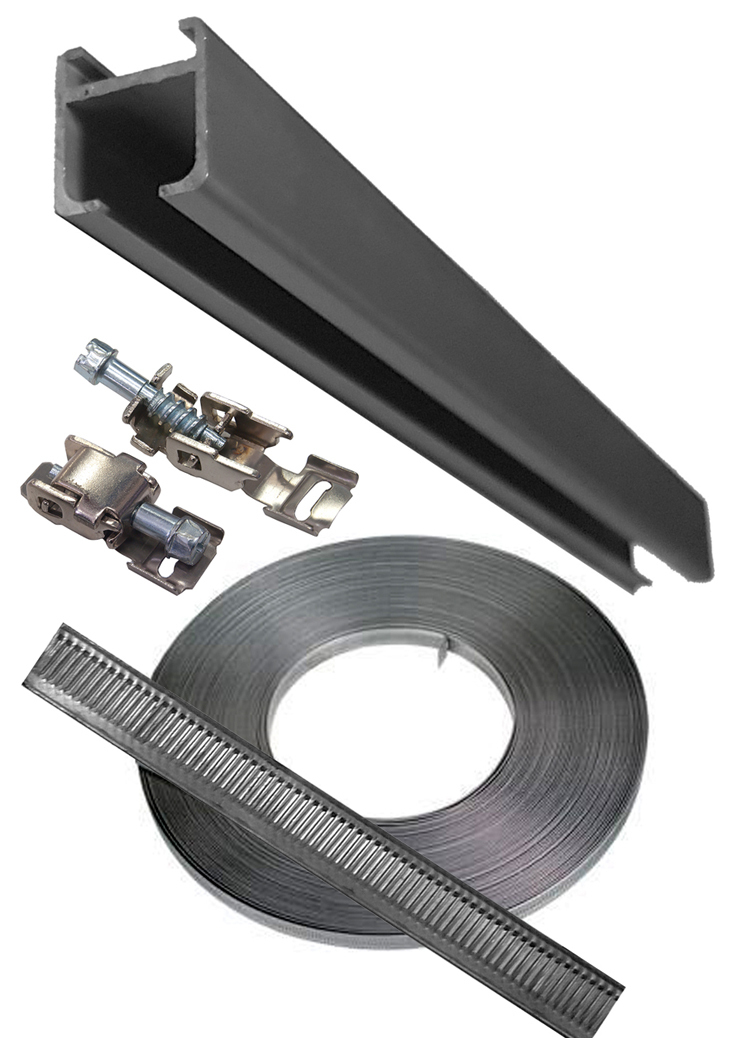

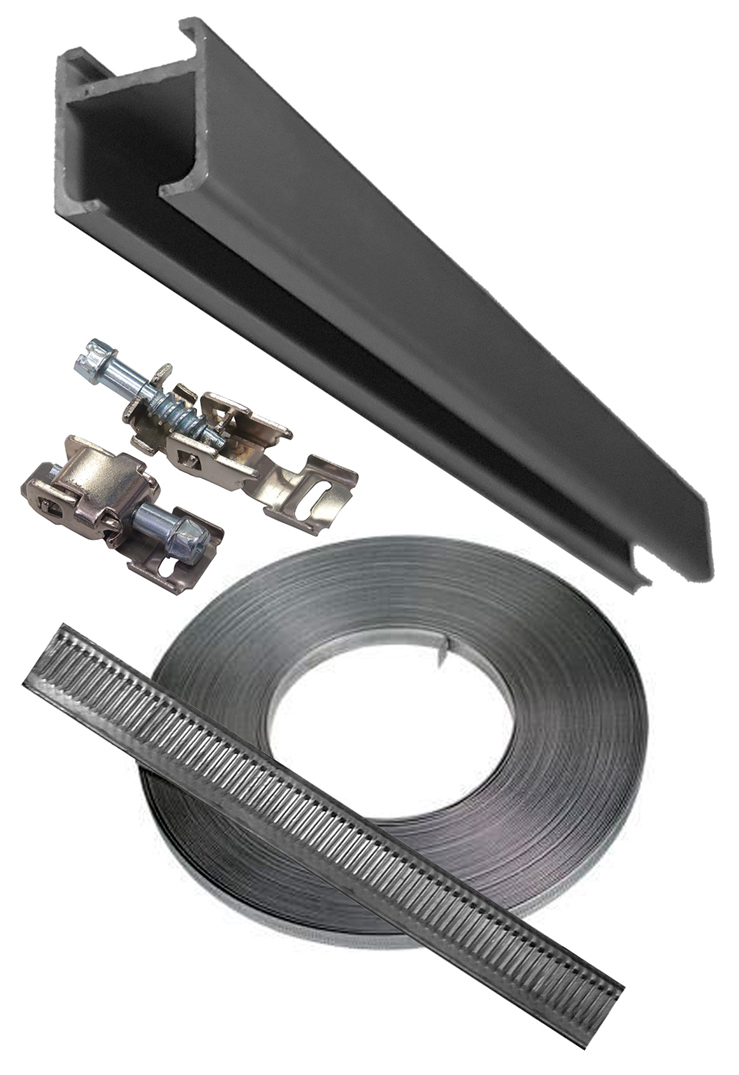

Материалы для крепления воздуховода на одном потолочном рельсе

Скачать руководство

Размер файла: 1.80 мб

Руководство по монтажу круглых воздуховодов на одном потолочном рельсе

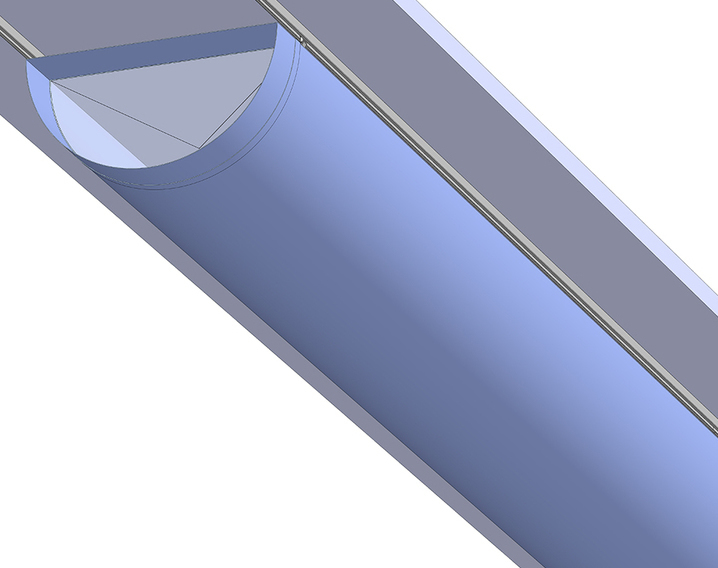

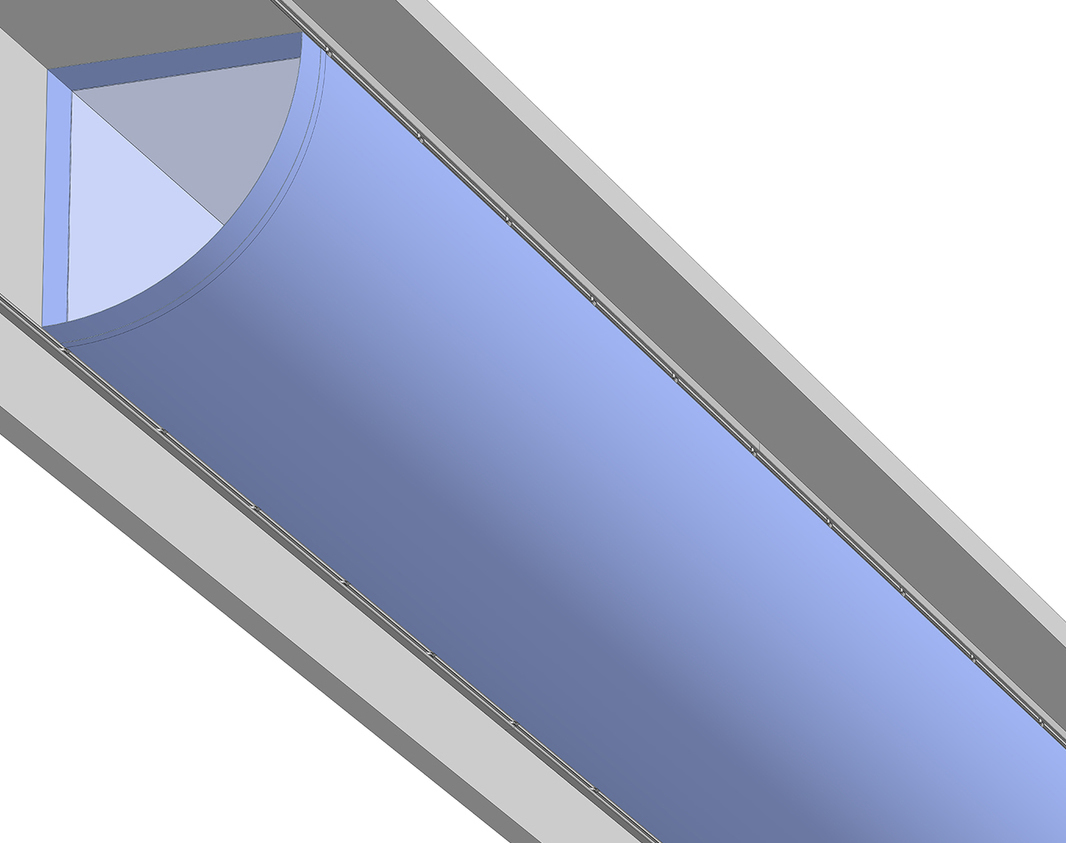

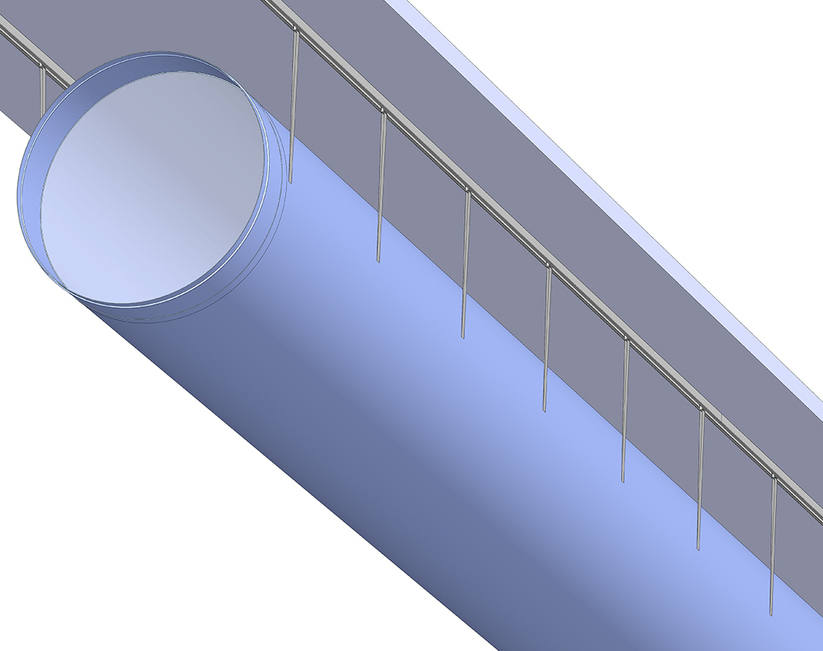

Крепление воздуховода на двух потолочных рельсах

Способ крепления на двух потолочных рельсах используется для воздуховодов круглого сечения (более 630 мм в диаметре) применяется при невозможности натяжения горизонтальных тросов, а также для воздуховодов сечением полукруг или квадрант.
​Для монтажа воздуховода потребуются следующие крепежные материалы:
  • Рельсы
  • Крепеж (саморезы, дюбель-гвозди) различного типа исполнения для монтажа в потолок
  • Стальной ленточный хомут с замком
Материалы для крепления воздуховода на двух потолочных рельсах

Скачать руководство

Размер файла: 2.07 мб

Руководство по монтажу круглых воздуховодов на двух потолочных рельсах

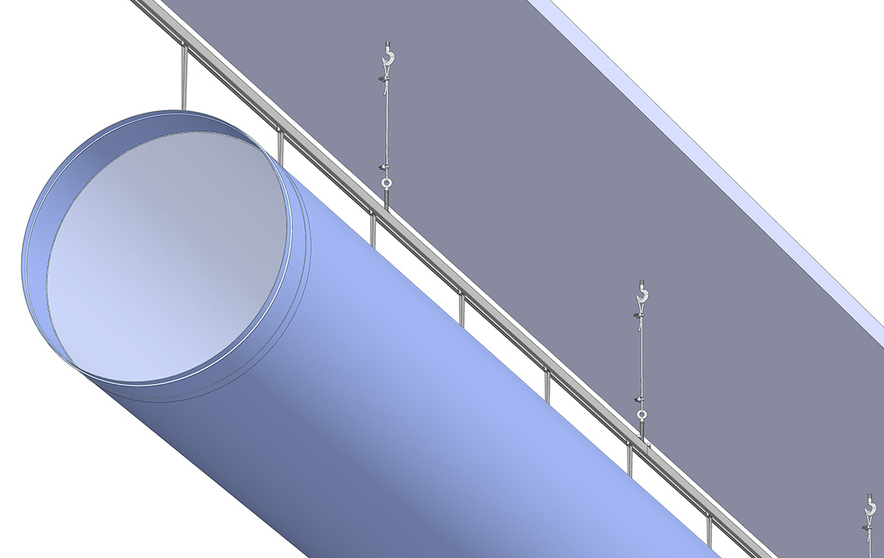

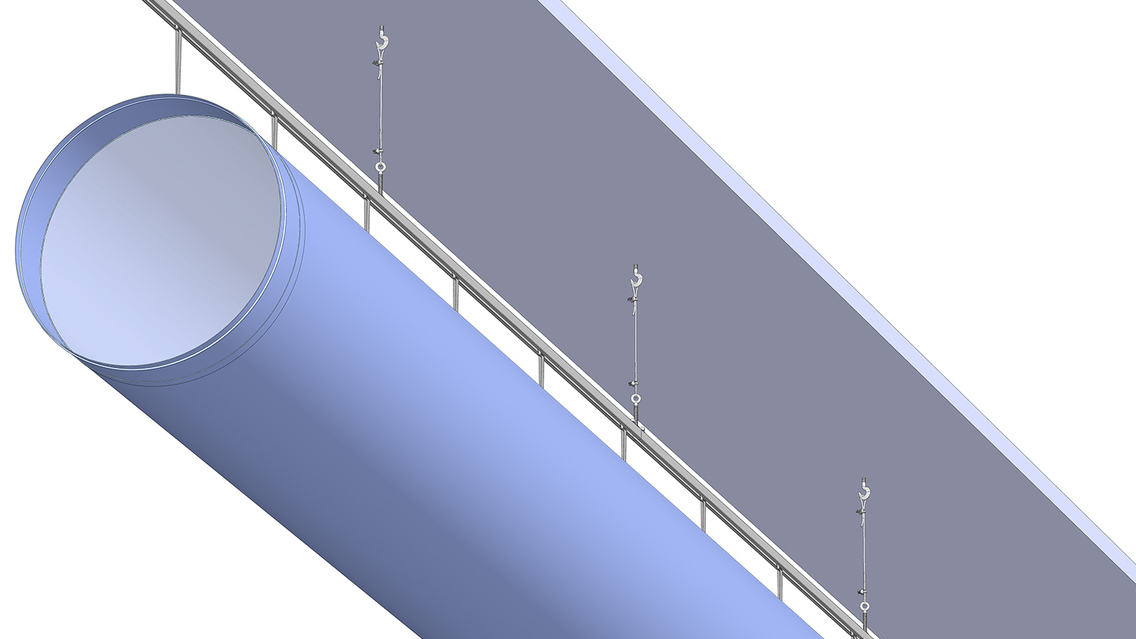

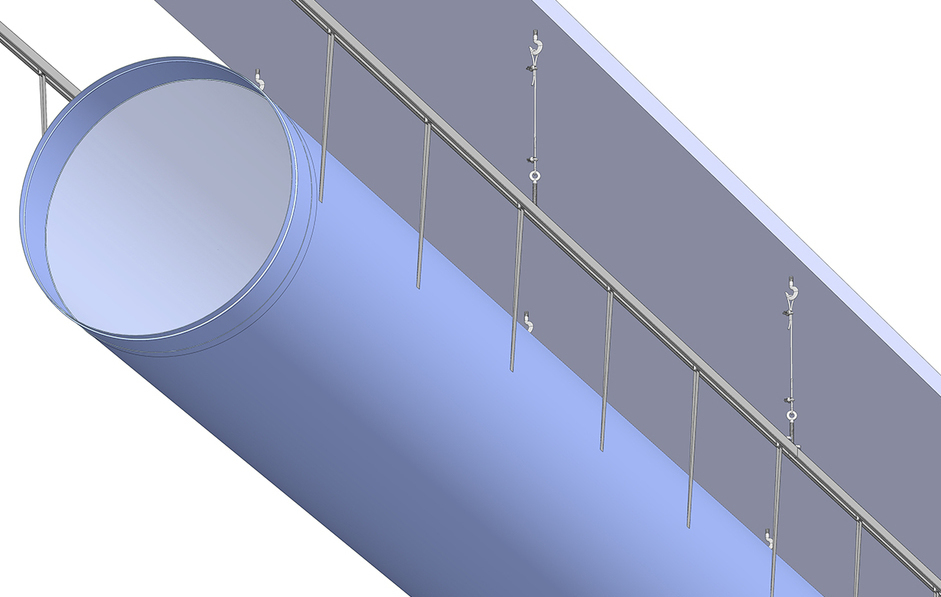

Крепление воздуховода на одном подвесном рельсе

Крепление воздуховода выполняется на одном профиле, однако профиль крепится не к потолку, а подвешивается на тросах или шпильках. Каждый трёхметровый рельс закрепляется на двух вертикальных подвесах с расстоянием в 1,5 метра. Профили скрепляются между собой при помощи соединительных пластин. Данный способ применяется для круглых воздуховодов до 630 мм диаметром включительно. Отличается этот способ более высокой стоимостью крепежных материалов и монтажных работ.
​Для монтажа воздуховода потребуются следующие крепежные материалы:
  • Рельсы
  • Соединительные пластины с метизами (болты, гайками с фланцами).
  • Рым-болты
  • Гайки с фланцами для вертикальных подвесов
  • Оцинкованный трос в ПВХ-оболочке 4 мм для вертикальных подвесов (шпильки)
  • Зажимы для троса
  • Анкерные крюки для монтажа в потолок
  • Стальной ленточный хомут с замком.

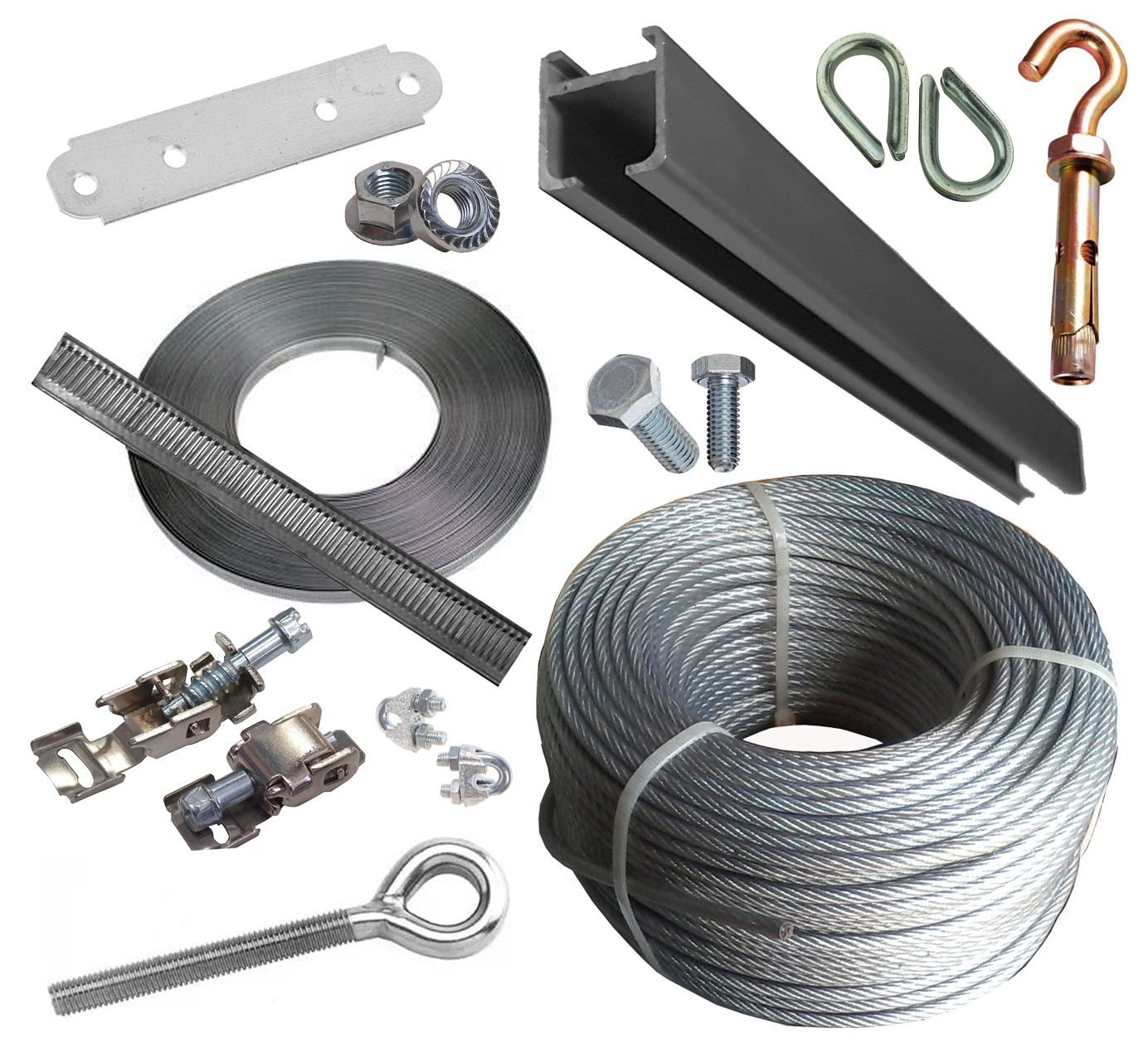

Материалы для крепления воздуховода на одном подвесном рельсе

Скачать руководство

Размер файла: 1.95 мб

Руководство по монтажу круглых воздуховодов на одном подвесном рельсе

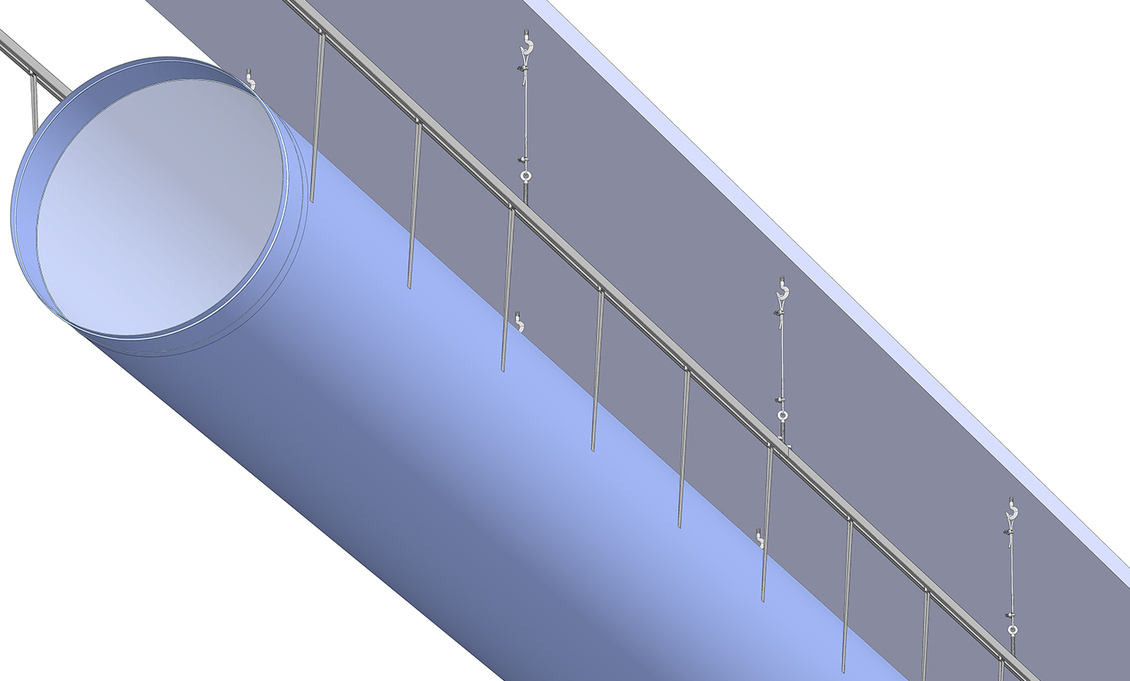

Крепление воздуховода на двух подвесных рельсах

Крепление воздуховода выполняется на двух параллельных профилях, однако профиль крепится не к потолку, а подвешивается на тросах или шпильках. Каждый трёхметровый рельс закрепляется на двух вертикальных подвесах с расстоянием в 1,5 метра. Последовательные профили скрепляются между собой при помощи соединительных пластин. Данный способ применяется для круглых воздуховодов диаметром более 630 мм. Отличается этот способ более высокой стоимостью крепежных материалов и монтажных работ.
​Для монтажа воздуховода потребуются следующие крепежные материалы:
  • Рельсы
  • Соединительные пластины с метизами (болты, гайками с фланцами).
  • Рым-болты
  • Гайки с фланцами для вертикальных подвесов
  • Оцинкованный трос в ПВХ-оболочке 4 мм для вертикальных подвесов (шпильки)
  • Зажимы для троса
  • Анкерные крюки для монтажа в потолок
  • Стальной ленточный хомут с замком.
Материалы для крепления воздуховода на двух подвесных рельсах

Скачать руководство

Размер файла: 2.20 мб

Руководство по монтажу круглых воздуховодов на двух подвесных рельсах

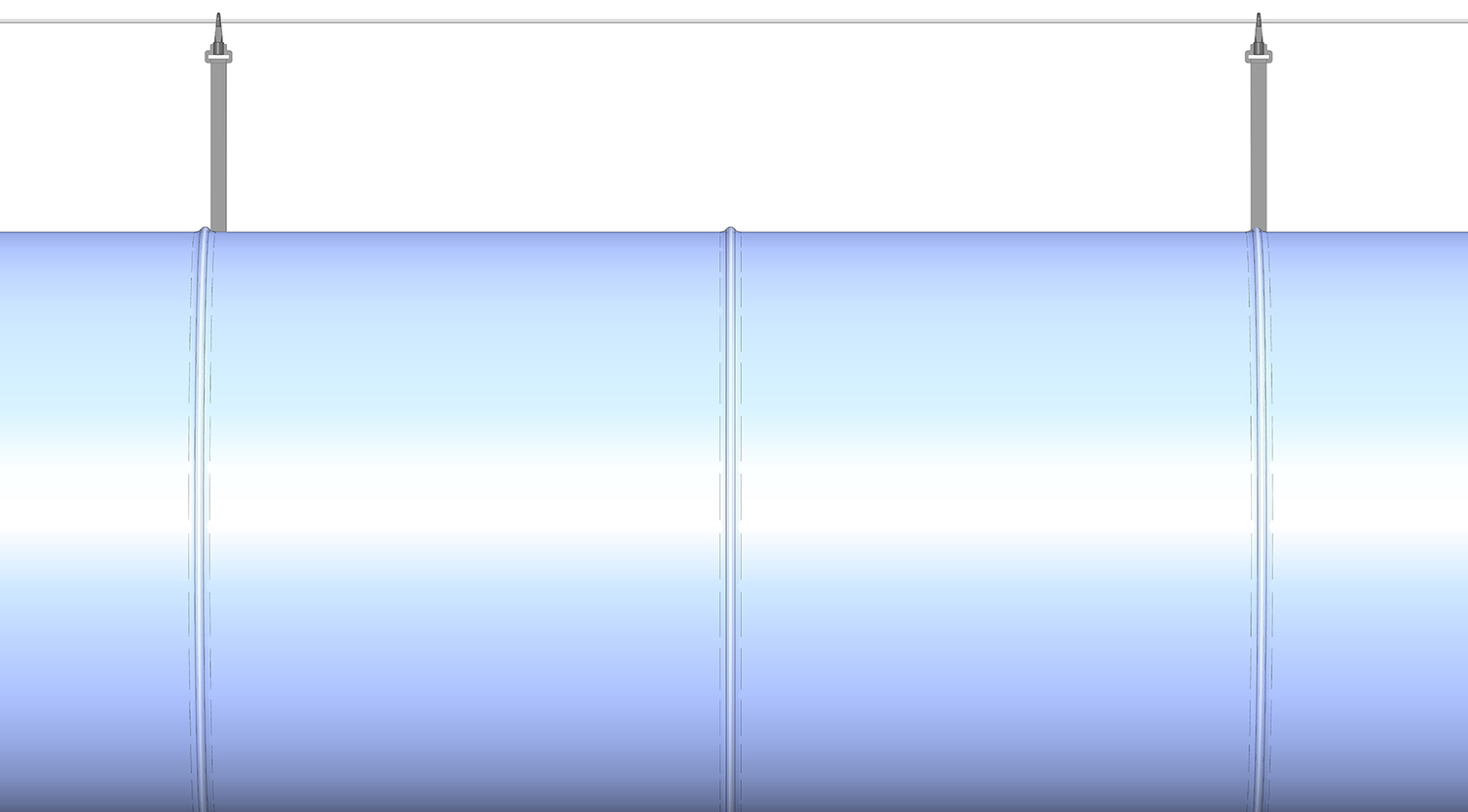

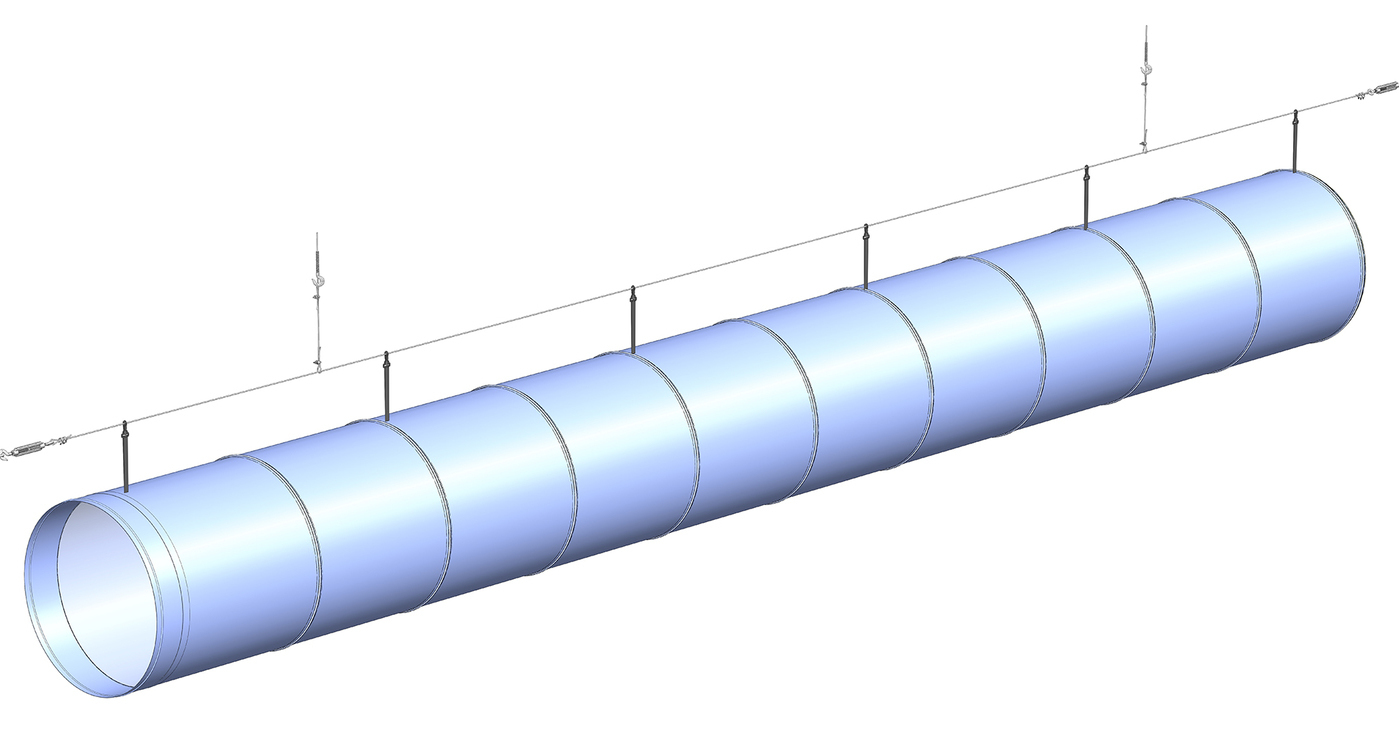

Каркасные кольца

Каркасные кольца используются для поддержания формы круглых воздуховодов в случае отсутствия подачи воздуха. Когда воздуховод не раздает воздух, он теряет свою форму, что приводит не только к неэстетичному виду рукава, но и возможному пневмоудару при повторном запуске системы.
Кольца изготовлены из стеклопластика в полиэтиленовой оболочке и имеют легкий вес. Они устанавливаются во внешние карманы воздуховода со стандартным шагом в полметра и скрепляются с помощью латунной муфты. Быстросъемное крепление каркасных колец упрощает процесс подготовки к стирке и последующей сборке воздуховода.


Запуск в работу текстильных воздуховодов

При начальном запуске системы рекомендуется использовать устройство плавного пуска электродвигателя вентилятора или частотный преобразователь, чтобы обеспечить постепенное наполнение воздуховода.
При отсутствии системы плавного пуска, произойдет следующее:
  1. В неработающем состоянии воздуховод не расправлен, площадь поперечного сечения ограничена. При включении вентилятора поток воздуха через малое поперечное сечение разовьет большую скорость, что создаст волновое движение вдоль всего текстильного воздуховода, расправляя его.
  2. При достижении воздухом заглушки, статическое давление начнет возрастать и действовать на стенки воздуховода. Он начнет полностью расправляться от торцевой заглушки к присоединительной части, что создаст волновое движение в обратном направлении к началу рукава.
  3. И только когда воздуховод будет полностью наполнен воздухом и статическое давление достигнет расчетной величины, система начнет полноценное распределение воздуха.
