Приточные текстильные воздуховоды

Приточные воздуховоды предназначены для транспортировки и равномерного распределения поступающего воздуха. Для транспортировки применяются транзитные тканевые воздуховоды.
Распределяется воздух через проницаемую ткань, сеточные вставки или перфорацию различного диаметра (от 1 до 14 мм), обеспечивая смешивание подаваемого воздуха с воздухом в помещении.
Подробнее о распределении воздуха
Производятся воздуховоды из синтетических тканей (полиэстер с полиуретановым покрытием, полиэфир, нейлон). Также производим антибактериальную и огнестойкую пропитку тканей.
Больше о материалах воздуховодов
В зависимости от давления воздуховоды могут достигать длины более 100 метров. Именно статическое давление позволяет удерживать воздуховод в расправленном состоянии и обеспечивать дальнобойность воздуха.
О давлении в текстильных рукавах
 Для удобства монтажа воздуховоды производят секциями длиной 5 метров, которые соединяются между собой молниями. Воздуховод длиной 18 метров будет состоять из 4 участков: 5+5+5+3=18 метров.
Подробнее о креплении и монтаже

Сечения воздуховодов

Ниже представлен стандартный набор сечений.

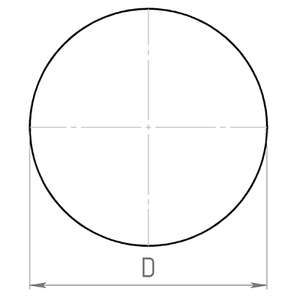

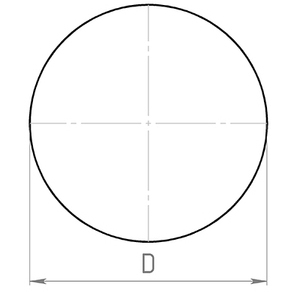

Форма текстильных воздуховодов Круг

Круг

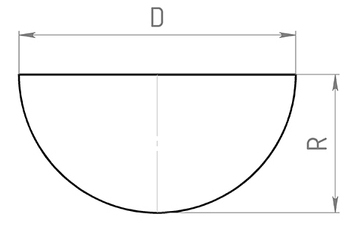

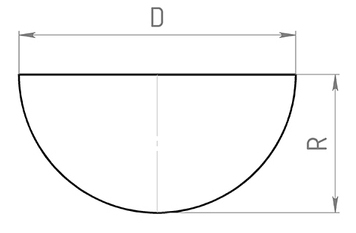

Форма текстильных воздуховодов Полукруг

Полукруг

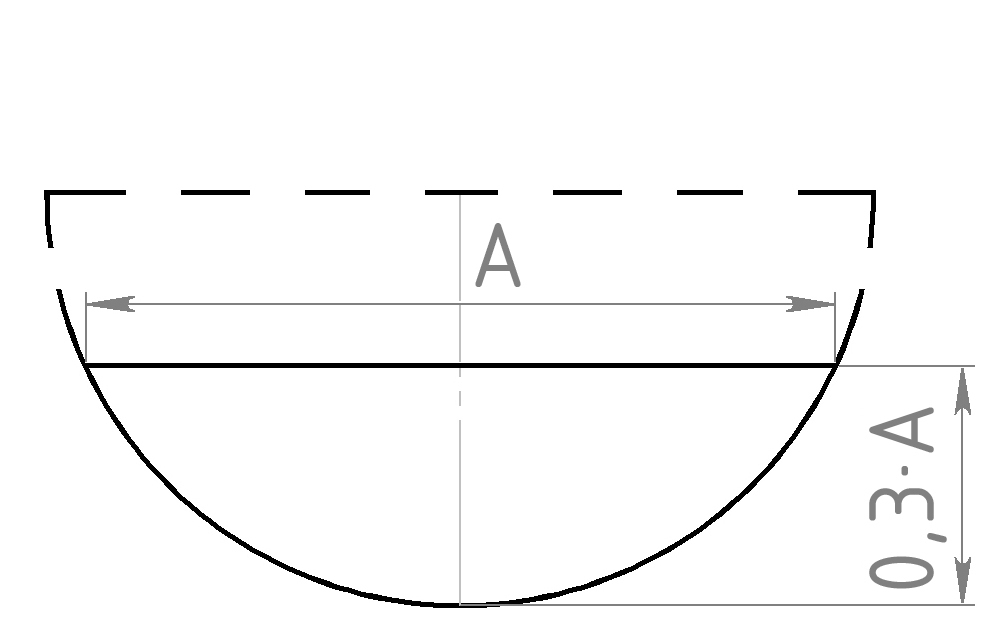

Форма текстильных воздуховодов Сегмент

Сегмент

Форма текстильных воздуховодов Квадрант

Квадрант

Наиболее распространенным является круглое сечение воздуховода. Воздуховоды полукруглой или сегментной формы применяются для реализации дизайнерских решений или в помещениях с невысокими потолками. Воздуховоды формы квадрант (четверть круга) применяются, когда дизайн интерьера требует определенного подхода и монтируются на стыке стены и потолка. Стоимость воздуховодов сечения квадрант, сегмент и полукруг получается существенно выше,  вследствие использования большего диаметра при том же расходе воздуха и креплении воздуховодов на двух алюминиевых рельсах.
​Иные варианты сечений (сектор, овал и другие) являются заказными позициями и также производятся нашим предприятием.

Скорость воздуха в воздуховоде­­

При работе вентилятора в трубопроводе образуется воздушный поток, основным параметром которого является скорость.
Скорость в рукаве влияет на распределение воздуха, уровень шума, колебания стенок воздуховода и срок его эксплуатации.
​Рекомендуемая скорость на входе в круглый текстильный воздуховод составляет до 8 м/с, для полукруглых, сегментов и квадрантов до 7 м/с. Скорость при подаче воздуха перпендикулярно воздуховоду (через адаптеры или тройники) должна быть на 1 м/с ниже, чем при входе в прямой участок до 7 м/с.

Диаметры приточных воздуховодов

В соответствии со "СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха" воздуховоды имеют следующий стандартизированный ряд диаметров:
160, 200, 250, 315, 350, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1400, 1600, 1800 и 2000 мм.
​Собственное производство позволяет изготавливать изделия нестандартных диаметров под потребности клиента, что не повлияет на стоимость и сроки изготовления.

Подбор диаметра воздуховода по расходу

Диаметр/РазмерРасход воздуха для круглого сеченияРасход воздуха для полукруглого сеченияРасход воздуха для сегментаРасход воздуха для квадранта
160 мм0 - 579 м³/ч0 - 253 м³/ч0 - 138 м³/ч0 - 127 м³/ч
200 мм580 - 905 м³/ч254 - 396 м³/ч139 - 215 м³/ч128 - 198 м³/ч
250 мм906 - 1414 м³/ч397 - 619 м³/ч216 - 337 м³/ч199 - 309 м³/ч
315 мм1415 - 2244 м³/ч620 - 982 м³/ч338 - 534 м³/ч310 - 491 м³/ч
355 мм2245 - 2851 м³/ч983 - 1247 м³/ч535 - 679 м³/ч492 - 624 м³/ч
400 мм2852 - 3619 м³/ч1248 - 1583 м³/ч680 - 862 м³/ч625 - 792 м³/ч
450 мм3620 - 4580 м³/ч1584 - 2004 м³/ч863 - 1091 м³/ч793 - 1002 м³/ч
500 мм4581 - 5655 м³/ч2005 - 2474 м³/ч1092 - 1347 м³/ч1003 - 1237 м³/ч
560 мм5656 - 7093 м³/ч2475 - 3103 м³/ч1348 - 1689 м³/ч1238 - 1552 м³/ч
630 мм7094 - 8978 м³/ч3104 - 3928 м³/ч1690 - 2138 м³/ч1553 - 1964 м³/ч
710 мм8979 - 11402 м³/ч3929 - 4989 м³/ч2139 - 2715 м³/ч1965 - 2494 м³/ч
800 мм11403 - 14476 м³/ч4990 - 6333 м³/ч2716 - 3447 м³/ч2495 - 3167 м³/ч
900 мм14477 - 18322 м³/ч6334 - 8016 м³/ч3448 - 4363 м³/ч3168 - 4008 м³/ч
1000 мм18323 - 22619 м³/ч8017 - 9896 м³/ч4364 - 5386 м³/ч4009 - 4948 м³/ч
1120 мм22620 - 28374 м³/ч9897 - 12414 м³/ч5387 - 6756 м³/ч4949 - 6207 м³/ч
1250 мм28375 - 35343 м³/ч12415 - 15463 м³/ч6757 - 8416 м³/ч6208 - 7731 м³/ч
1400 мм35344 - 44334 м³/ч15464 - 19396 м³/ч8417 - 10557 м³/ч7732 - 9698 м³/ч
1600 мм44335 - 57906 м³/ч19397 - 25334 м³/ч10558 - 13789 м³/ч9699 - 12667 м³/ч
1800 мм57907 - 73287 м³/ч25335 - 32036 м³/ч13790 - 17451 м³/ч12668 - 16032 м³/ч
2000 мм73288 - 90478 м³/ч32037 - 39584 м³/ч17452 - 21545 м³/ч16033 - 19792 м³/ч

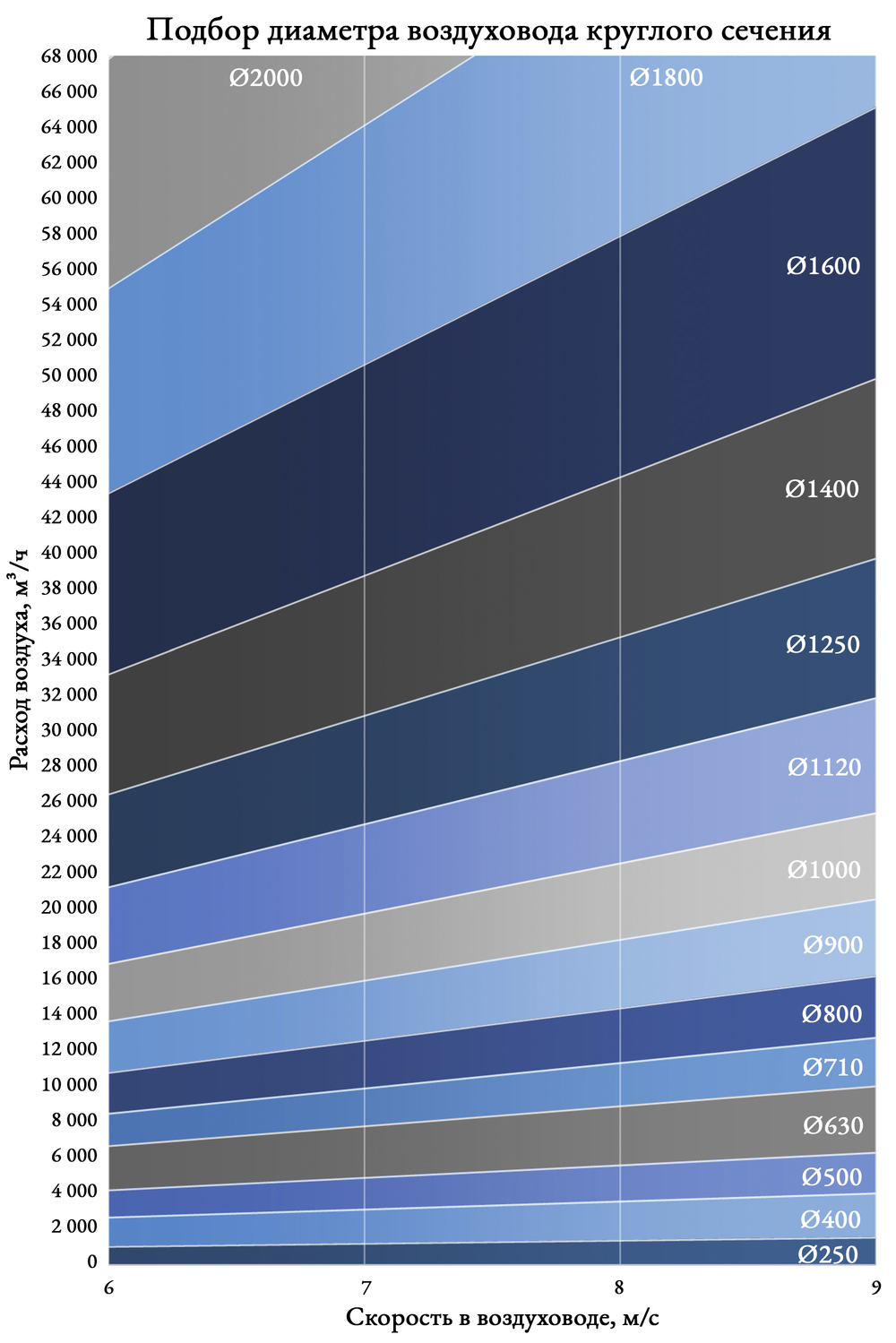

Подбор диаметра воздуховода круглого сечения

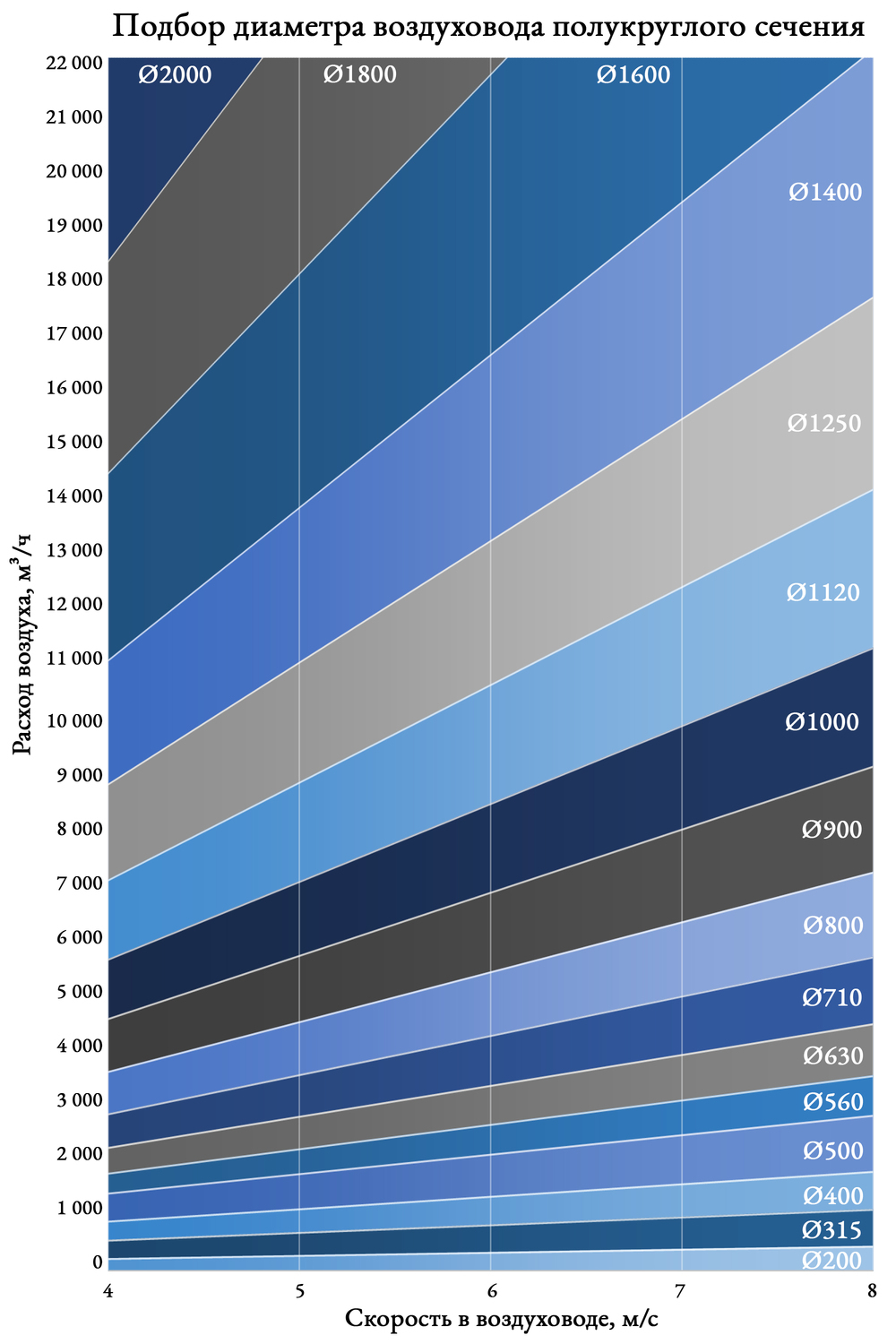

Подбор диаметра воздуховода полукруглого сечения
Наиболее востребованный тканевый воздуховод состоит из следующих элементов: 1) присоединение; 2) раздающий воздуховод; 3) заглушка. Но часто возникает необходимость в более сложных трассах, которую невозможно будет реализовать без применения фасонных элементов.

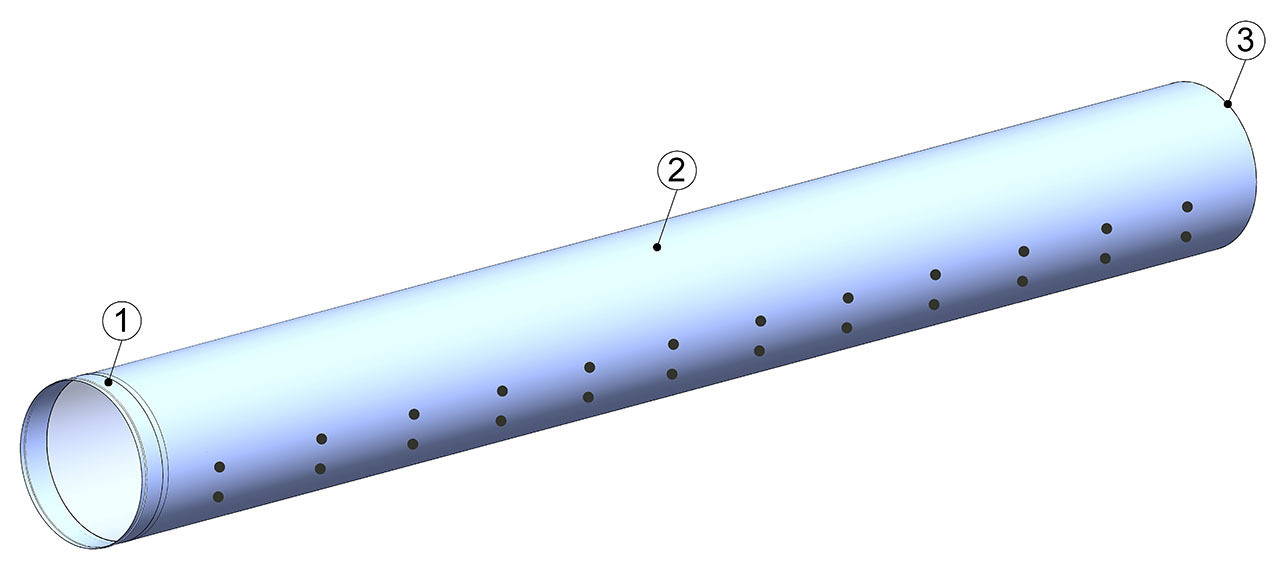

Модель текстильного воздуховода
Конфигурация круглого текстильного воздуховода
Модель текстильного воздуховода
Конфигурация круглого текстильного воздуховода с фасонными элементами

Фасонные элементы

Фасонные элементы предназначены для изменения диаметра, сечения, направления, разделения и объединения потоков воздуха. Производятся они из того же материала, что и сам текстильный воздуховод. С другими элементами воздуховода они сшиваются или соединяются при помощи молний. Возможно изготовление нестандартных фасонных элементов, в том числе и нестандартных типоразмеров, что не влияет на стоимость и сроки производства.

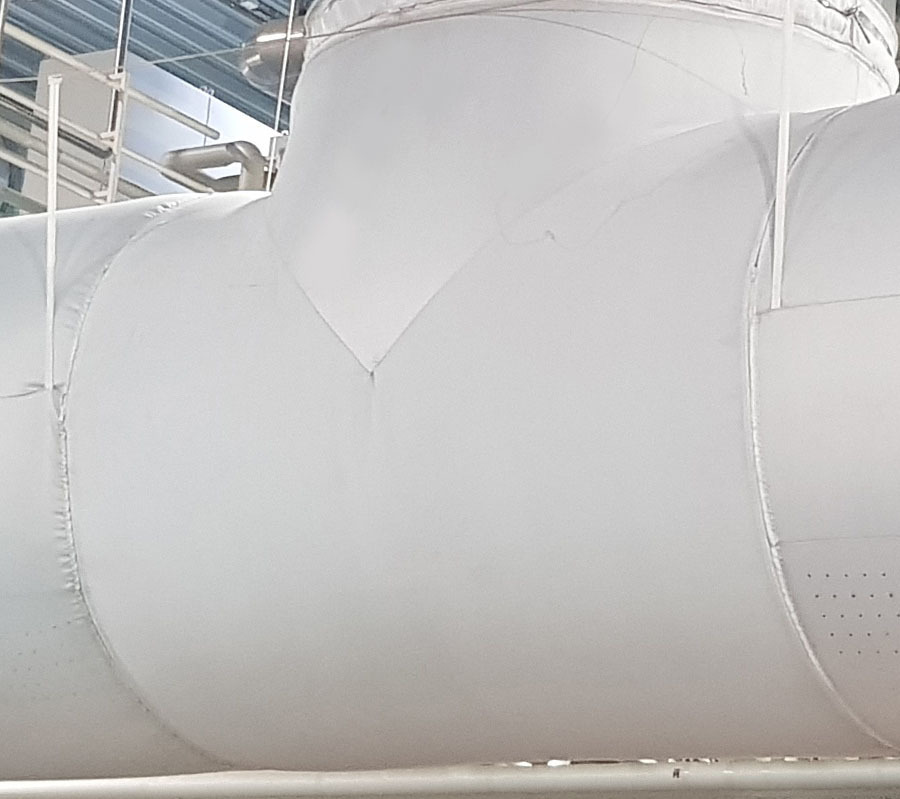

Текстильный тройник

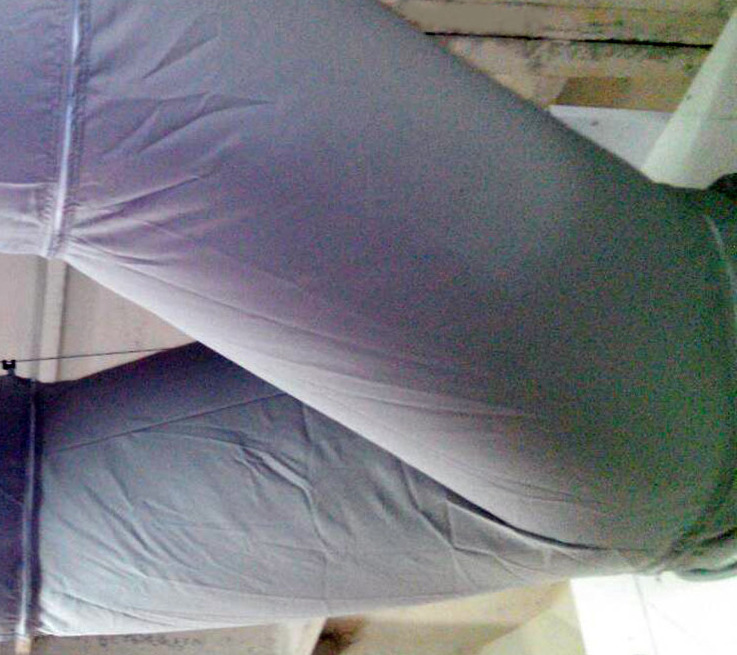

Текстильный коллектор 1в2
Присоединение текстильного воздуховода
Текстильный поворот

Присоединение

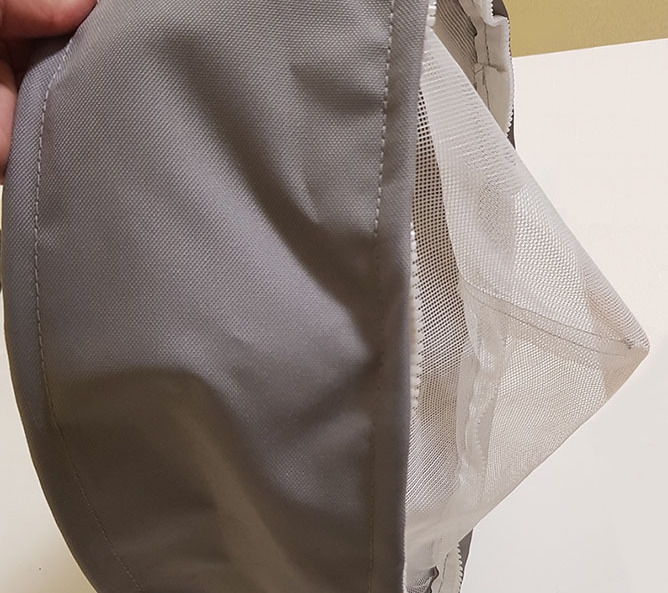

Текстильные присоединения

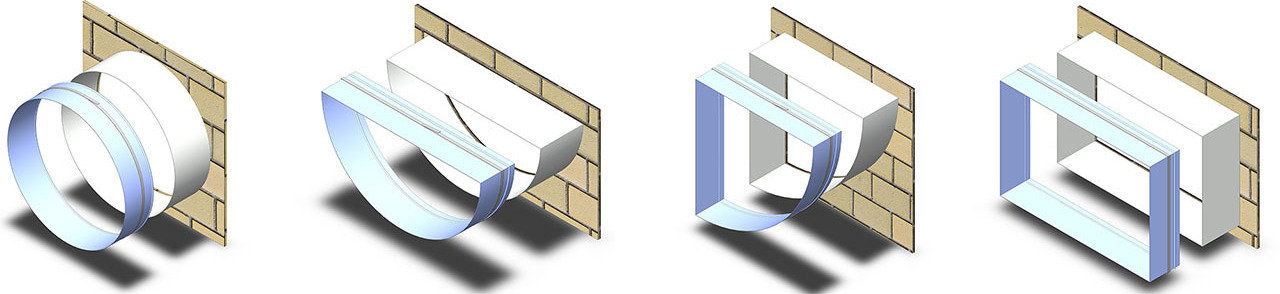

Присоединение монтируется на решетку вентилятора воздухоохладителя или на выход металлического канала и имеет различные типоразмеры. Длина присоединительной части варьируется от 100 до 200 мм.
​Присоединительная часть включает стопорный элемент и фиксируется ремнем со стяжным механизмом, что препятствует ее срыву с установки. Данный метод крепления позволяет легко демонтировать присоединение для технического обслуживания. В конце элемента всегда пришивается застежка-молния для скрепления с последующим элементом текстильного воздуховода.

Коллектор

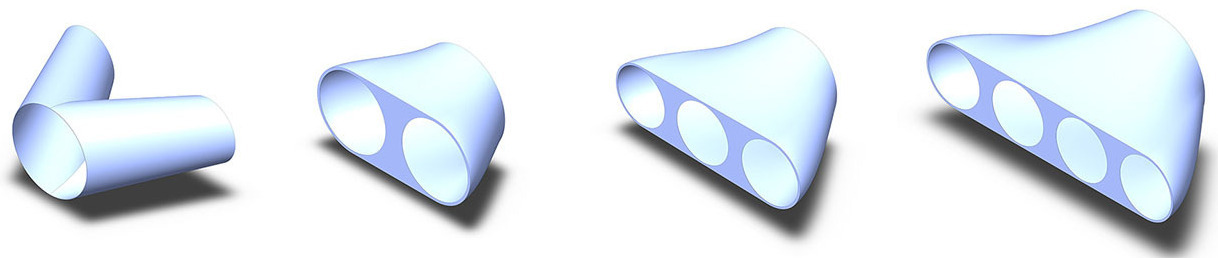

Текстильные коллекторы
Коллекторы предназначены для разделения или объединения потоков воздуха.
​Коллектор 1в2 применяется для разделения потока на две ветви воздуховодов.
Коллекторы 2в1, 3в1, 4в1 соединяют воздушные потоки от нескольких вентиляторов воздухоохладителя в один воздуховод.

Переход

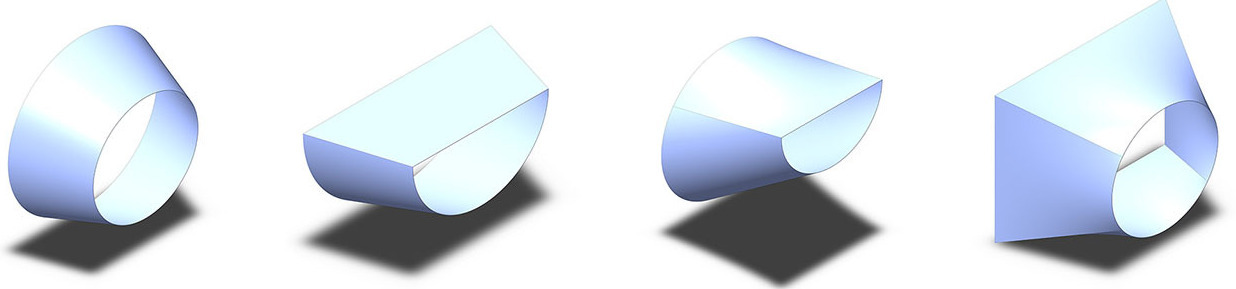

Текстильные переходы
Переходы имеют несколько назначений. Они используются после присоединительной части для изменения диаметра или сечения текстильного воздуховода. Они также используются в длинных воздуховодах для восстановления (увеличения) скорости потока. Длина переходной части варьируется от 200 до 1000 мм.
​При переходе с меньшого сечения в большее, происходит уменьшение динамического и рост статического давлений. В случае перехода с большего сечения на меньшее, скорость в воздуховоде и динамическое давление увеличиваются, а статическое давление падает.
​Использование переходов на длинных участках воздуховодов позволяет сэкономить на стоимости за счет применения воздуховодов меньшего диаметра.

Тройник

Текстильные тройники

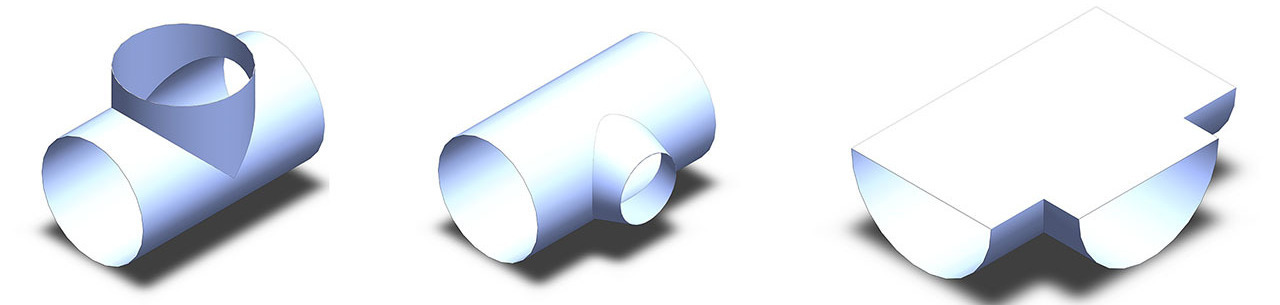

Тройник предназначен для подачи воздушного потока в перпендикулярно расположенный воздуховод, а также в ответвления от основного канала. Без использования данного элемента создать разветвленную систему вентиляции не представляется возможным.
​Тройники могут иметь различные диаметры, длины отводов и формы. В местах соединения с другими элементами текстильной системы тройники снабжены застежками-молниями для облегчения монтажа/демонтажа.

Адаптер

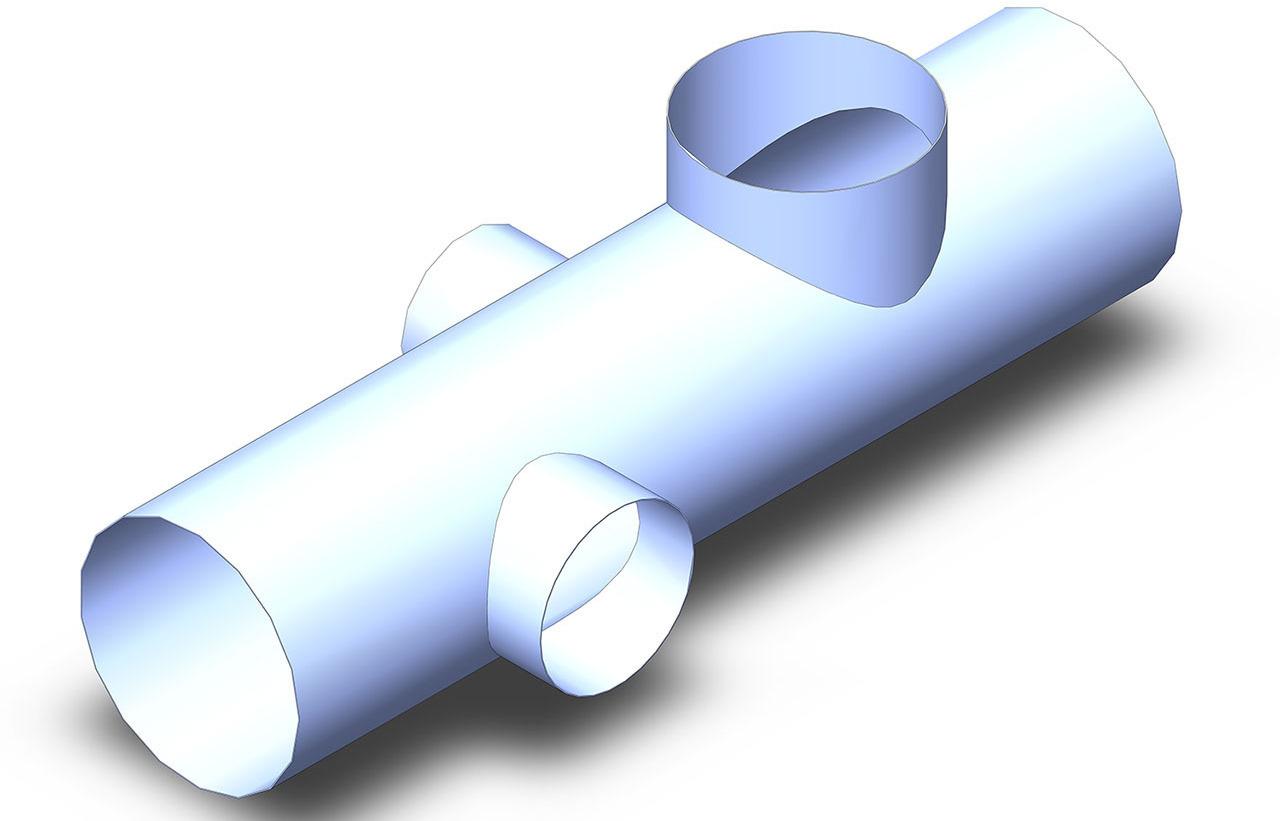

Текстильный воздуховод с отводами
Адаптеры используются для ответвлений воздуховодов в перпендикулярном основному воздуховоду направлении. Длина отвода варьируется в пределах от 50 до 200 мм. На конце отводов располагается застежка-молния для облегчения монтажа / демонтажа элементов воздуховода.

Поворот

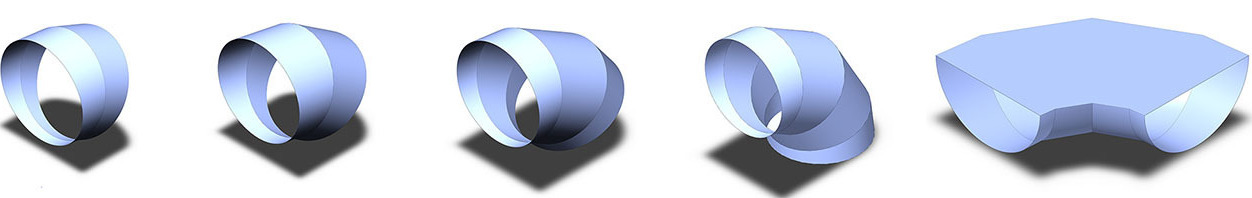

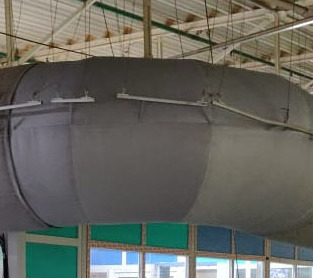

Текстильные повороты
Поворот – это текстильный фасонный элемент, предназначенный для изменения направления потока воздуха. Повороты изготавливаются стандартных диаметров для круглого и полукруглого сечений. Радиус поворотов по умолчанию равен диаметру воздуховода. Углы поворотов 30°, 45°, 60° и 90°. Элементы сшиваются из секций.  Количество секций зависит от угла поворота и может изменяться от двух до четырех.

Заглушка

Заглушка является конечным элементом воздуховода и соединяется с воздуховодом сшивкой или застежкой-молнией.

Колебания в текстильных воздуховодах

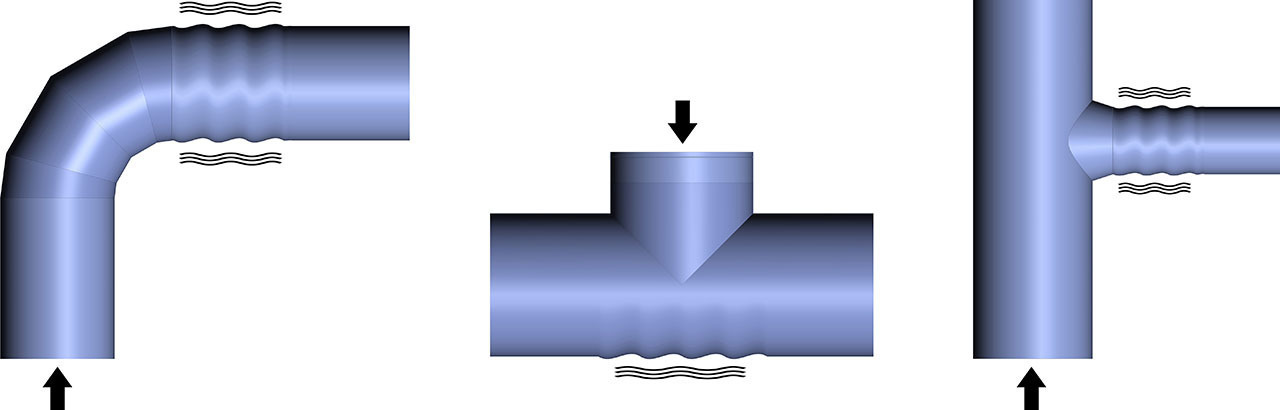

Вследствие турбулентности могут возникать колебания стенок текстильных воздуховодов. Турбулентные потоки воздуха образуются:
  • после вентилятора или дроссельных устройств;
  • при изменении направления потока фасонными элементами (поворотами, тройниками, отводами);
  • при низком статическом давлении, которое не может компенсировать потерю давления на фасонных элементах;
  • при нарушении баланса между динамическим и статическим давлениями воздуховода. Рекомендуемый баланс: Pст > 2 · Pд
Колебания в текстильных воздуховодах

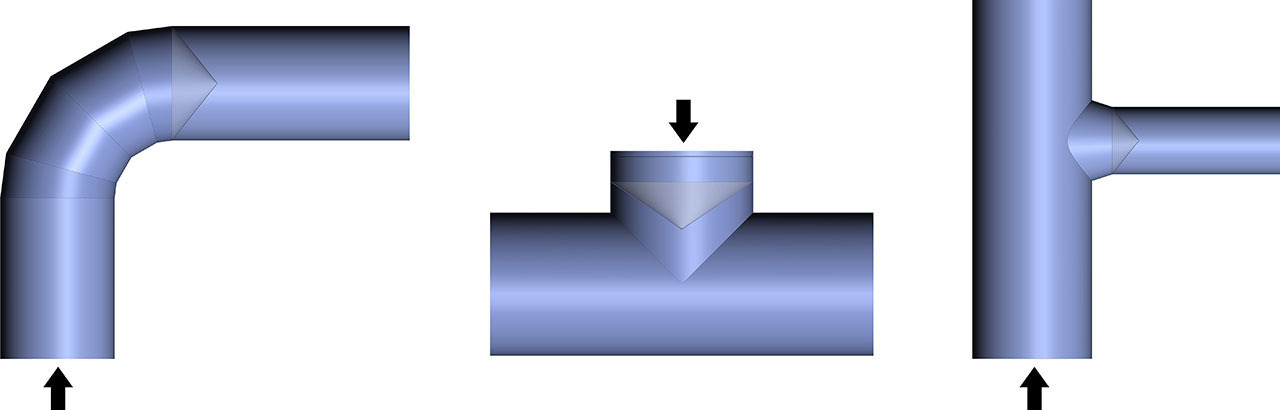

Для получения ламинарного потока воздуха рекомендуется применение конических сеток – стабилизаторов потока. При прохождении турбулентного потока воздуха через стабилизатор, он расслаивается через ячейки конусной сетки на отдельные параллельно направленные струи воздуха, тем самым предотвращая колебания стенок воздуховода.
Стабилизатор потока в текстильных воздуховодах

Запуск в работу текстильных воздуховодов

При начальном запуске системы рекомендуется использовать устройство плавного пуска электродвигателя вентилятора или частотный преобразователь, чтобы обеспечить постепенное наполнение воздуховода.
При отсутствии системы плавного пуска, произойдет следующее:
  1. В неработающем состоянии воздуховод не расправлен, площадь поперечного сечения ограничена. При включении вентилятора поток воздуха через малое поперечное сечение разовьет большую скорость, что создаст волновое движение вдоль всего текстильного воздуховода, расправляя его.
  2. При достижении воздухом заглушки, статическое давление начнет возрастать и действовать на стенки воздуховода. Он начнет полностью расправляться от торцевой заглушки к присоединительной части, что создаст волновое движение в обратном направлении к началу рукава.
  3. И только когда воздуховод будет полностью наполнен воздухом и статическое давление достигнет расчетной величины, система начнет полноценное распределение воздуха.
Запуск в работу текстильных воздуховодов "Поток"

Обработка видео...

Теплоизолированные приточные воздуховоды

Теплоизолированные воздуховоды значительно уменьшают потери тепла или холода, возникающие при прохождении воздуховода через улицу или неотапливаемое помещение. Изоляцией служит синтетический утеплитель 100% полиэстер с низкой теплопроводностью. Слой утеплителя вшивается между внутренним, как правило облегченным, и внешним материалом.
Характеризуется устойчивостью к износу, волокна утеплителя не расползаются и надолго сохраняют первоначальную форму. Стирку теплоизолированных воздуховодов проводят в деликатном режиме с отжимом при температуре 30-40 градусов с применением мягких порошков, нельзя замачивать и отбеливать.
Теплоизолированные текстильные воздуховоды
Теплоизолированные текстильные воздуховоды
