Давление в текстильном воздуховоде

Вентилятор в приточной системе обеспечивает избыточное давление и объем подаваемого воздуха. Давление, которое должно создаваться вентилятором для преодоления сопротивлений в системе, называется полным давлением (Pп) и равно сумме статического и динамического давления:
Pп = Pст + Pд,
где Pст – статическое давление в воздуховоде, Па;
       Pд – динамическое давление в воздуховоде, Па.
​Статическое давление – это давление на внутренние поверхности воздуховода во всех направлениях, которое позволяет удерживать воздуховод в расправленном состоянии, а также выталкивать воздух через проницаемую ткань или отверстия.
Значение статического давления является основным параметром при расчете скорости выхода воздуха из отверстия и дальнобойности струи. Для круглых каналов рекомендуемое значение статического давления составляет от 100 до 800 Па. При давлении менее 100 Па следует использовать более легкие материалы, чтобы исключить образование складок и расправить воздуховод.
Динамическое давление – это давление, обусловленное скоростью движения потока воздуха, которое рассчитывается по следующей формуле:
Pд = 1/2 · ρ · ʋ²,
где ρ – плотность воздуха (поскольку в вентиляционных системах нет условий для сжатия воздушной среды до такой степени, чтобы изменилась ее плотность, она принимается постоянной 1,2 кг/м³);
Давление в текстильном воздуховоде
В перфорированных текстильных воздуховодах объем и скорость воздуха постоянно уменьшаются. Это означает, что к концу воздуховода динамическое давление постепенно падает, а статическое возрастает. Поскольку объем воздуха постоянно уменьшается, потерями давления на трение можно пренебречь. Таким образом, в конце воздуховода статическое давление будет равно полному давлению за вычетом потерь.

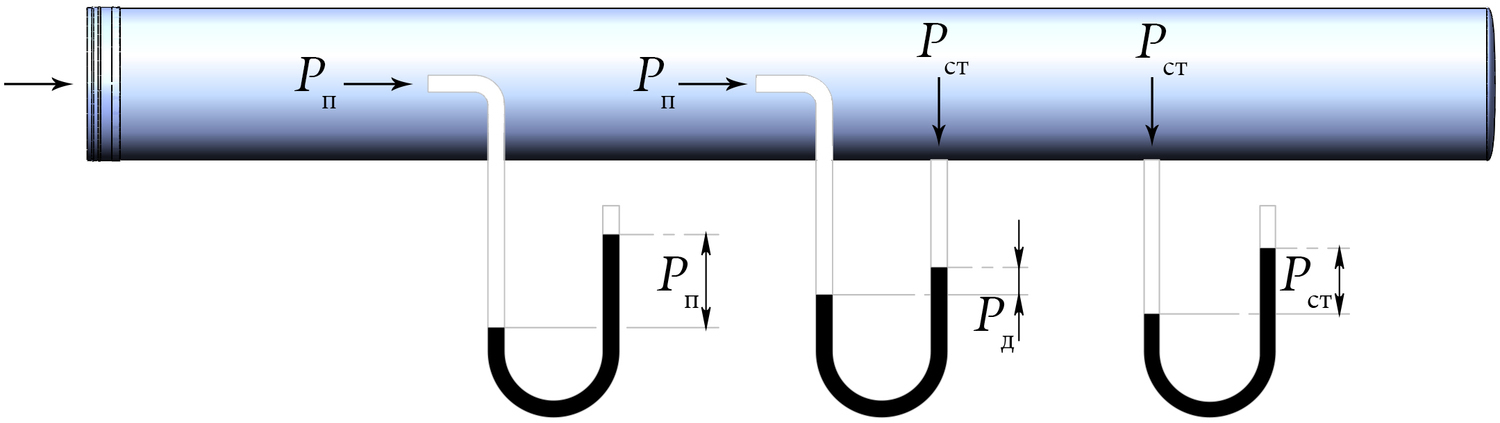

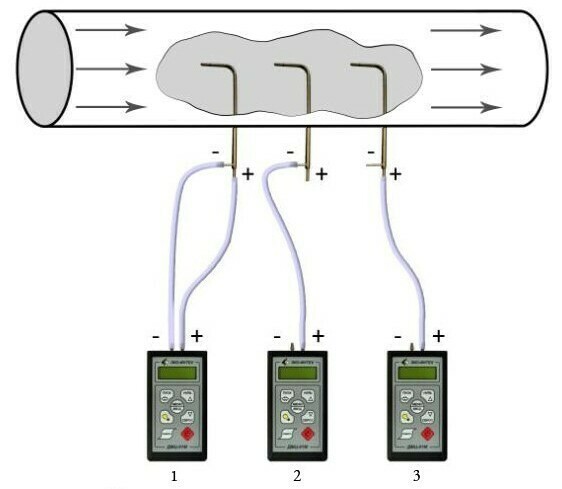

В лабораторных условиях измерения статического, динамического и полного давлений производятся U-образным водяным манометром. Однако сейчас на практике используются современные портативные дифференциальные манометры с трубкой Пито. Ниже приведены типовые схемы подключений дифманометра с трубкой Пито для измерения различных давлений потока воздуха.
Измерение давления дифманометром
1. Измерение динамического давления и скорости потока
2. Измерение статического давления
3. Измерение полного давления
Наша компания располагает лабораторным оборудованием, позволяющим проводить достоверные измерения параметров воздушного потока. Наши технические специалисты оказывают услуги выезда на объект для замеров параметров воздушного потока вентиляции.

Потери давления на местные сопротивления

На фасонных элементах, а также в местах установки регулирующих устройств происходит падение давления воздуха. В этих местах наблюдается образование вихревых зон, которое сопровождается потерей энергии на трение о стенки. Нарушение ламинарного потока начинается на некотором расстоянии до местного сопротивления, а выравнивание турбулентного потока происходит на расстоянии нескольких диаметров воздуховода после него.
Потери давления на местном сопротивлении пропорциональны динамическому давлению и зависят от коэффициента местного сопротивления ξ «дзета».
ΔP = ξ · Pд₂,
где ∆P – потеря давления, Па;
ξ – коэффициент местного сопротивления;
Pд₂ – динамическое давление в воздуховоде после фасонного элемента, Па.

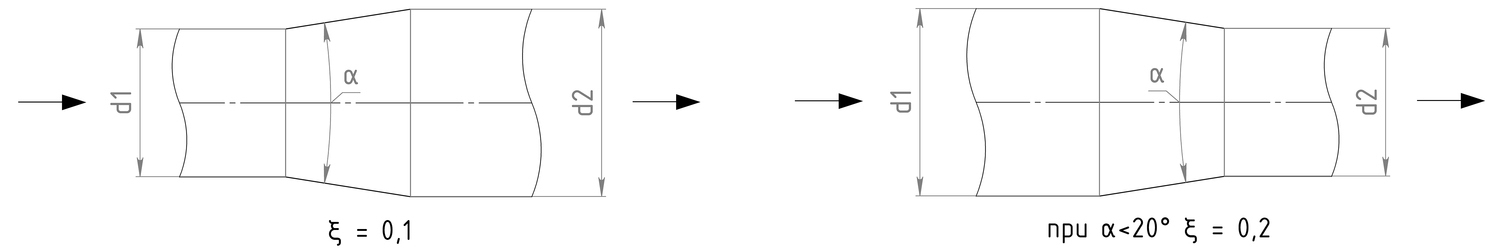

Коэффициенты местного сопротивления на переходах

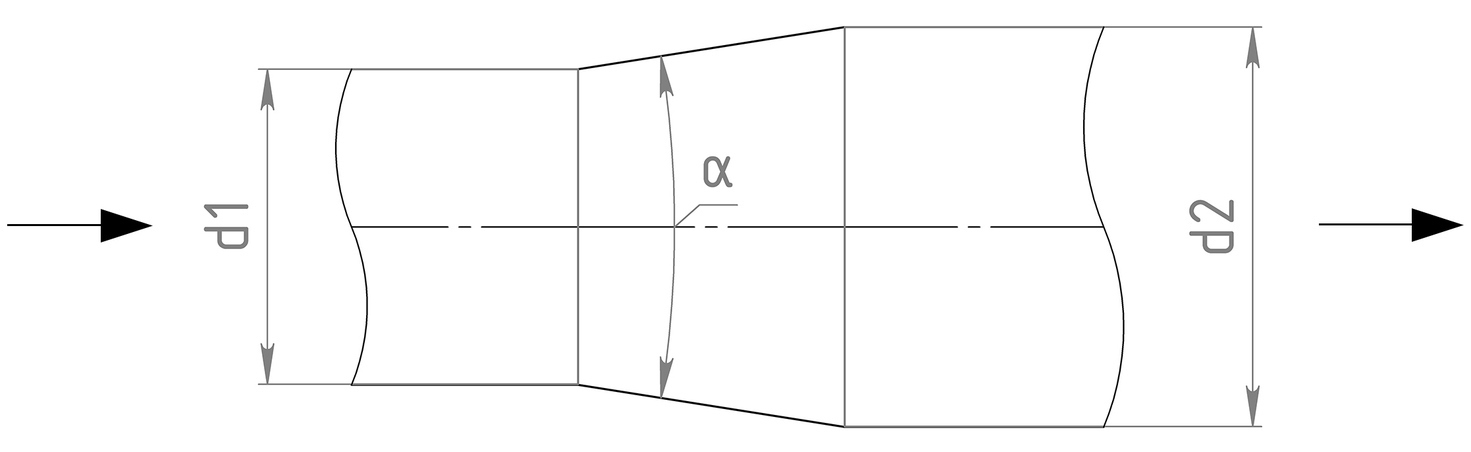

Коэффициент местного сопротивления на переходе
ξ = 0,1

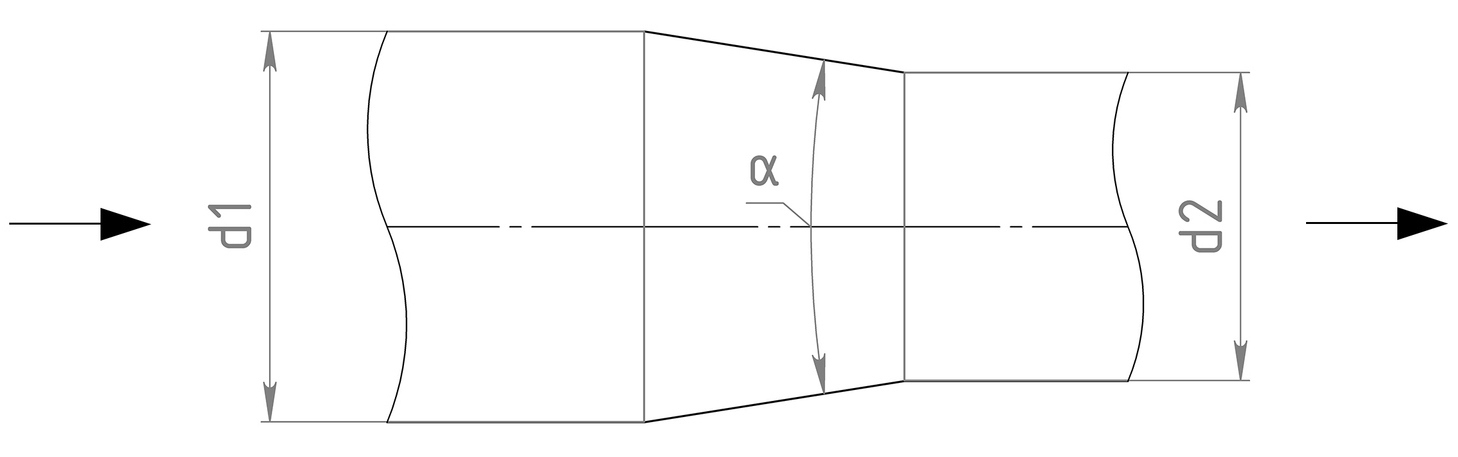

Коэффициент местного сопротивления на переходе
при α<20° ξ = 0,2

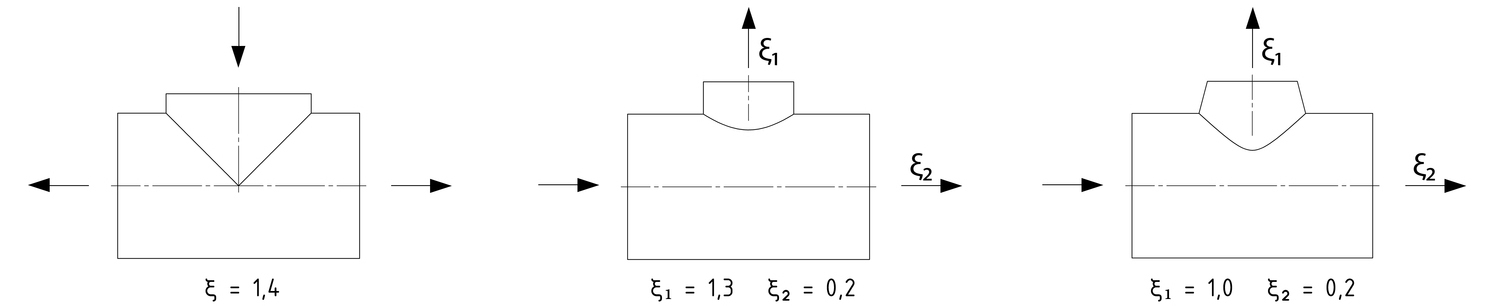

Коэффициенты местного сопротивления на тройниках

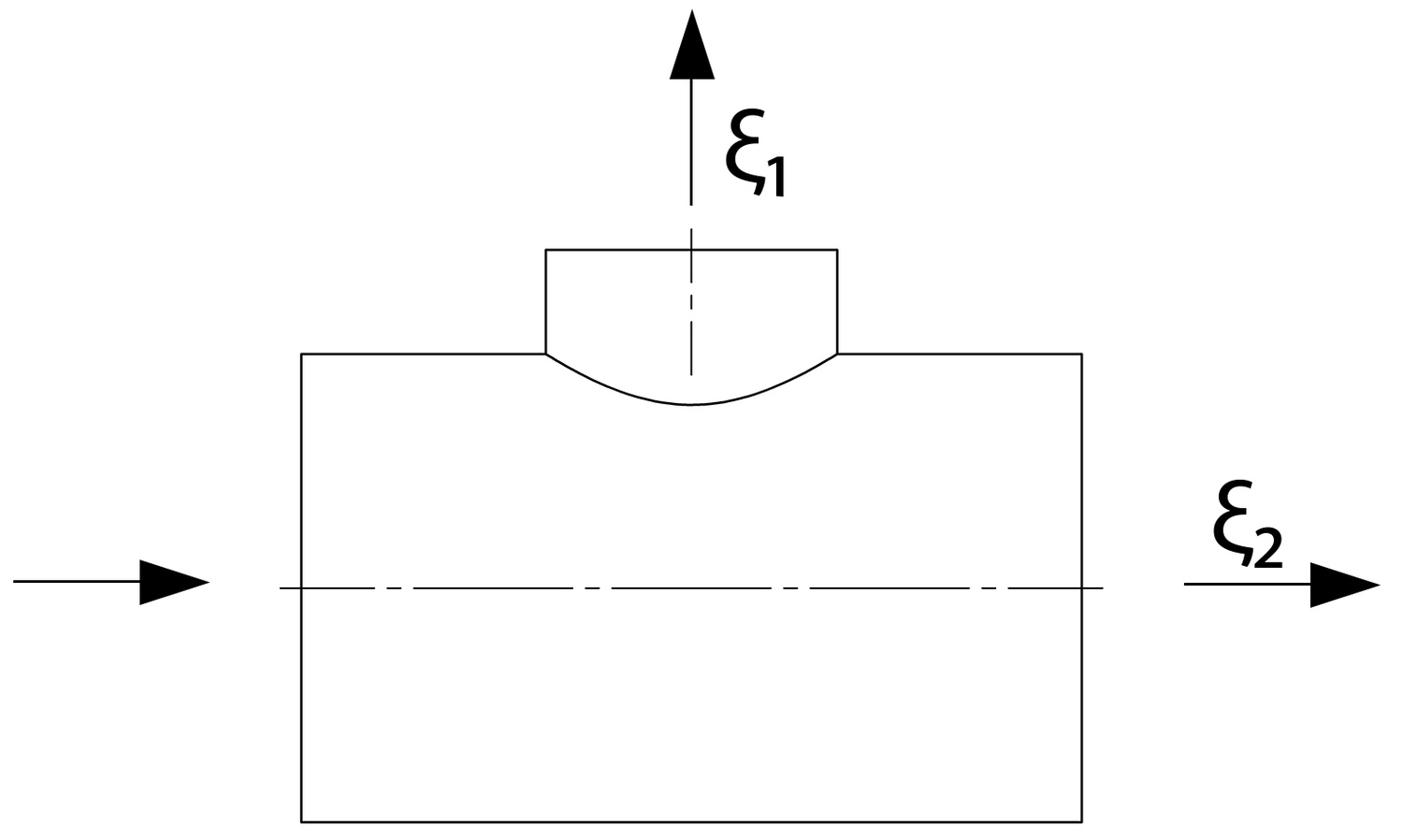

Коэффициент местного сопротивления на тройнике
ξ = 1,4
Коэффициент местного сопротивления на тройнике
ξ = 1,3
ξ = 0,2

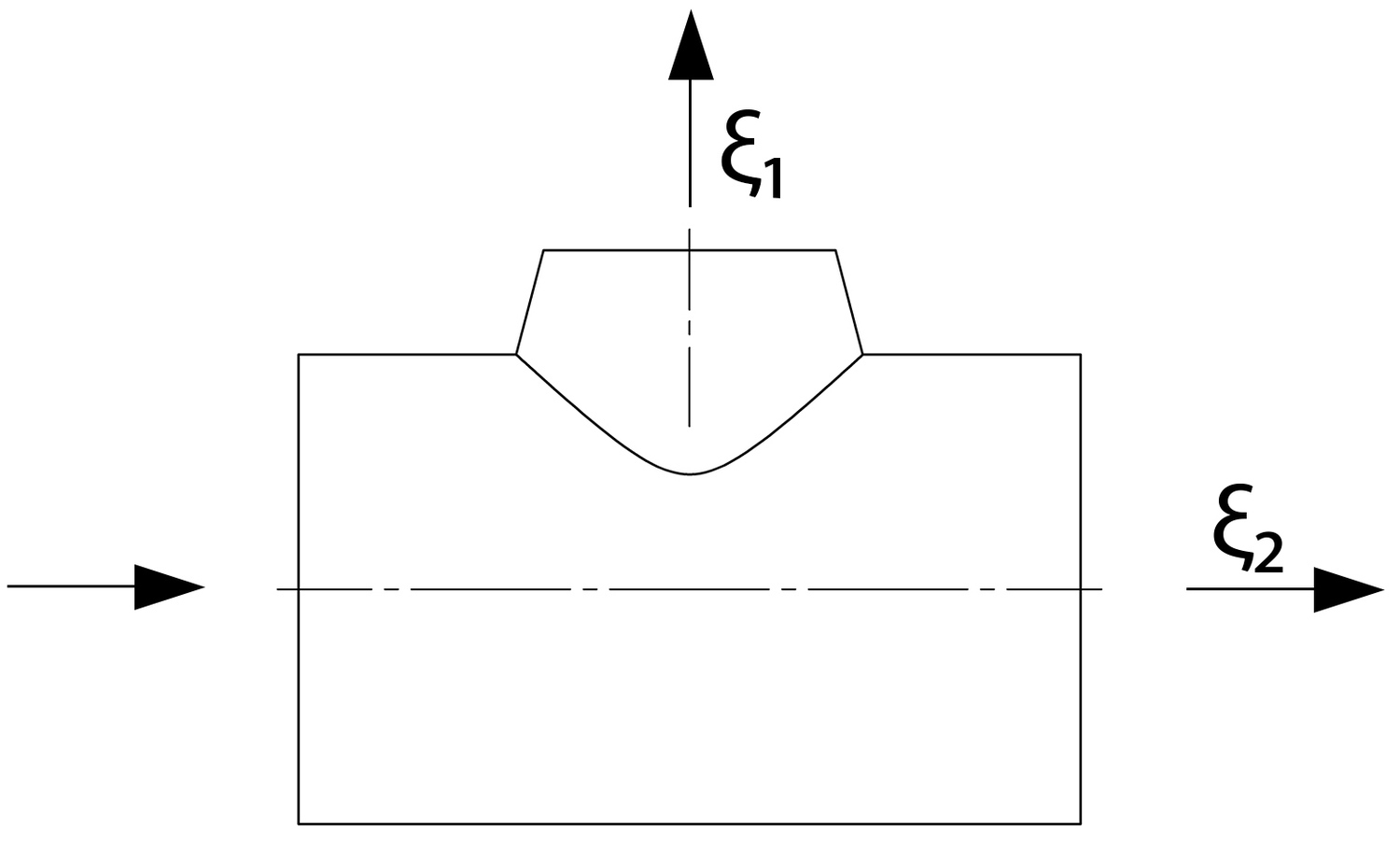

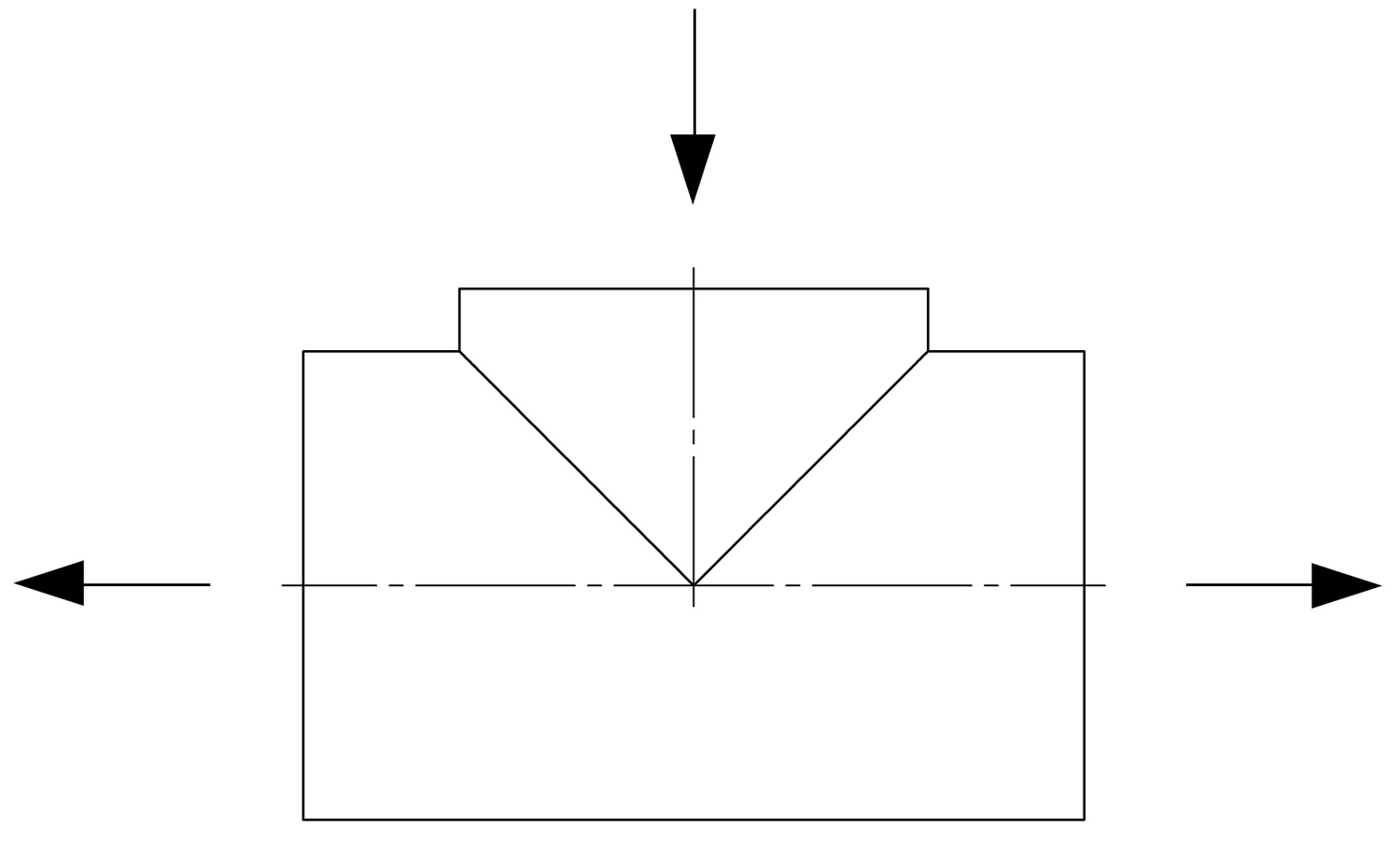

Коэффициент местного сопротивления на тройнике
ξ = 1,0
ξ = 0,2

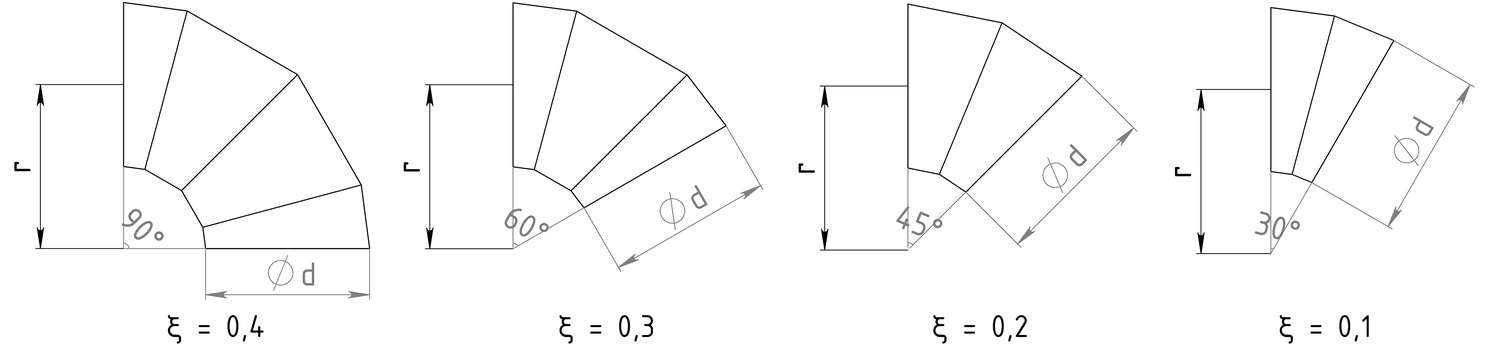

Коэффициенты местного сопротивления на поворотах (r = d)

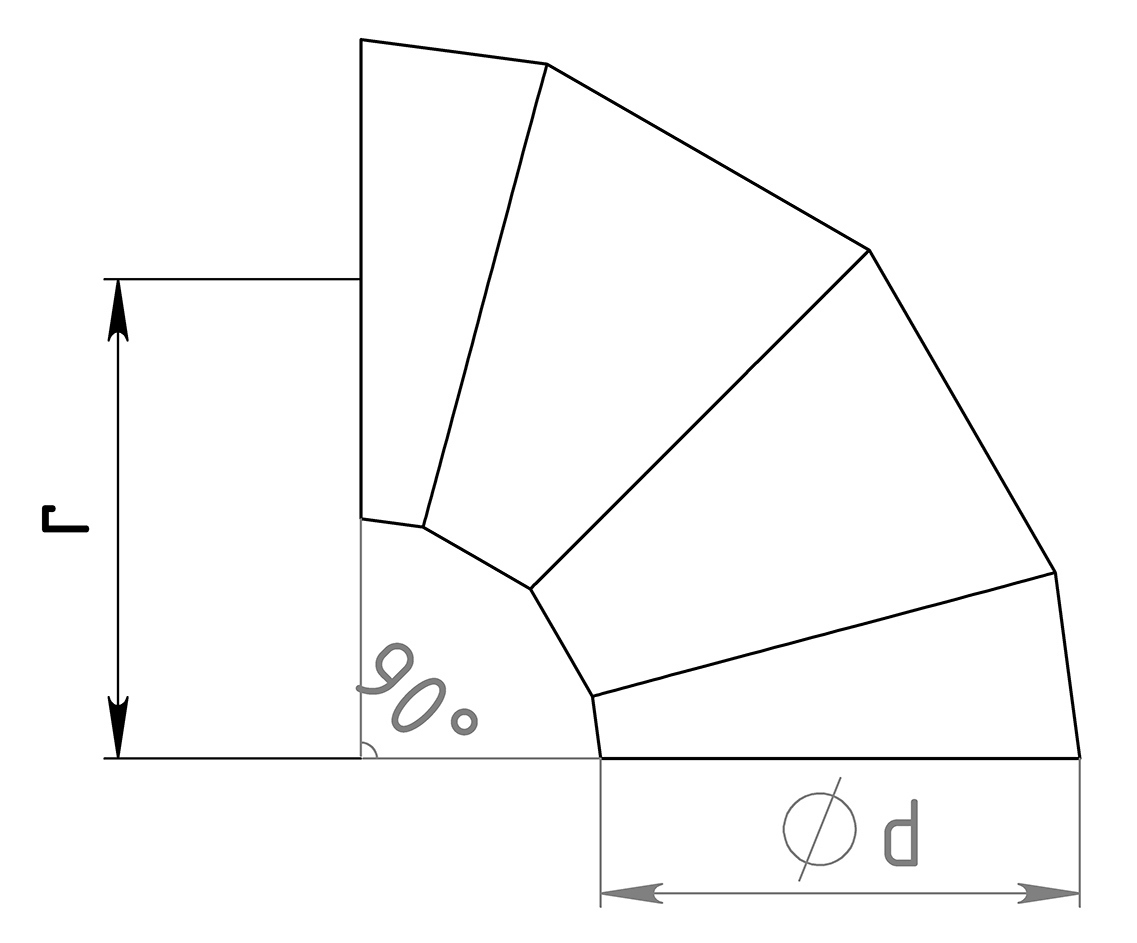

Коэффициент местного сопротивления на повороте 90°
ξ = 0,4

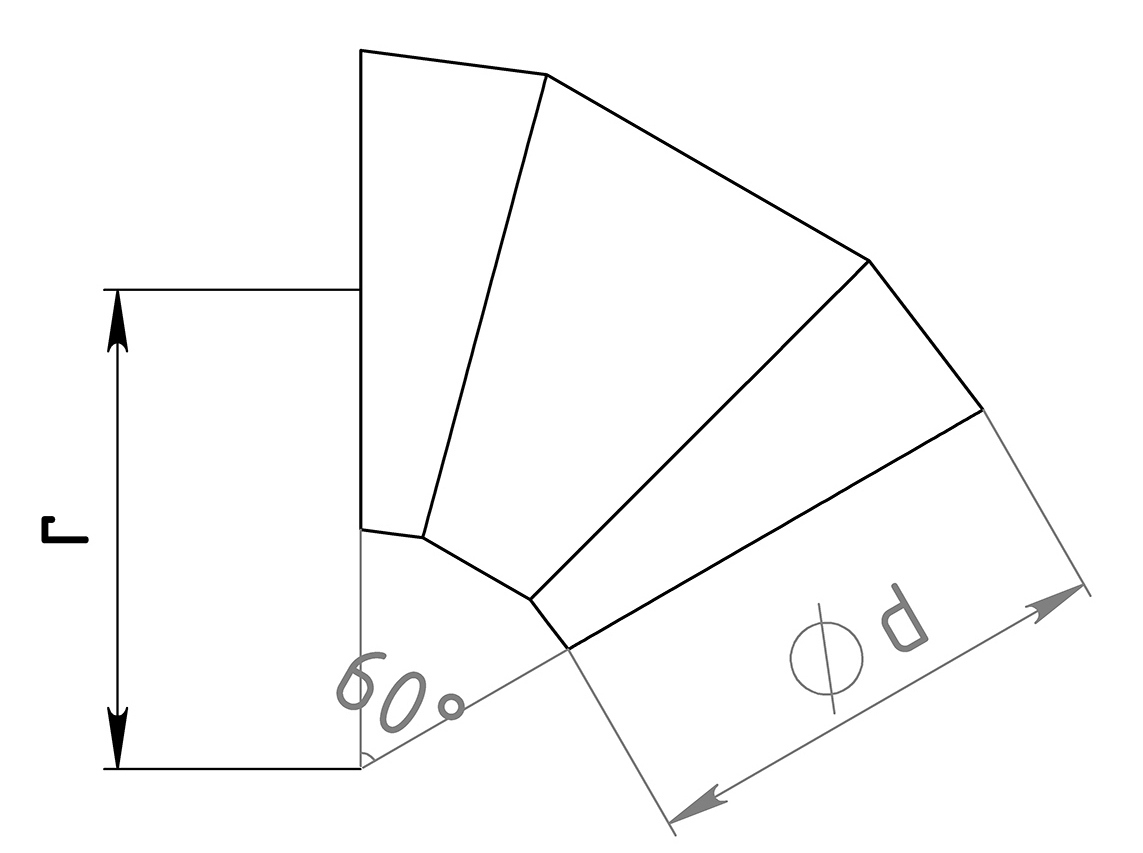

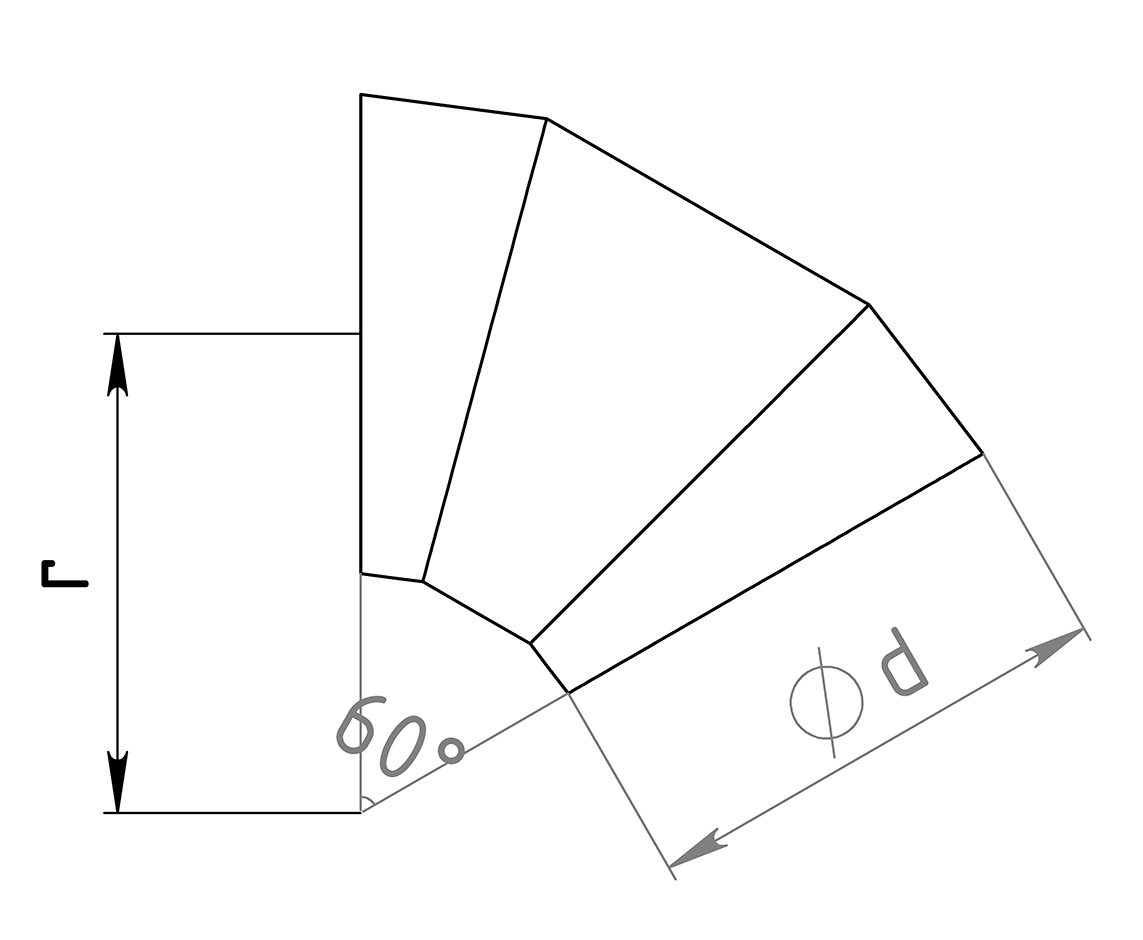

Коэффициент местного сопротивления на повороте 60°
ξ = 0,3

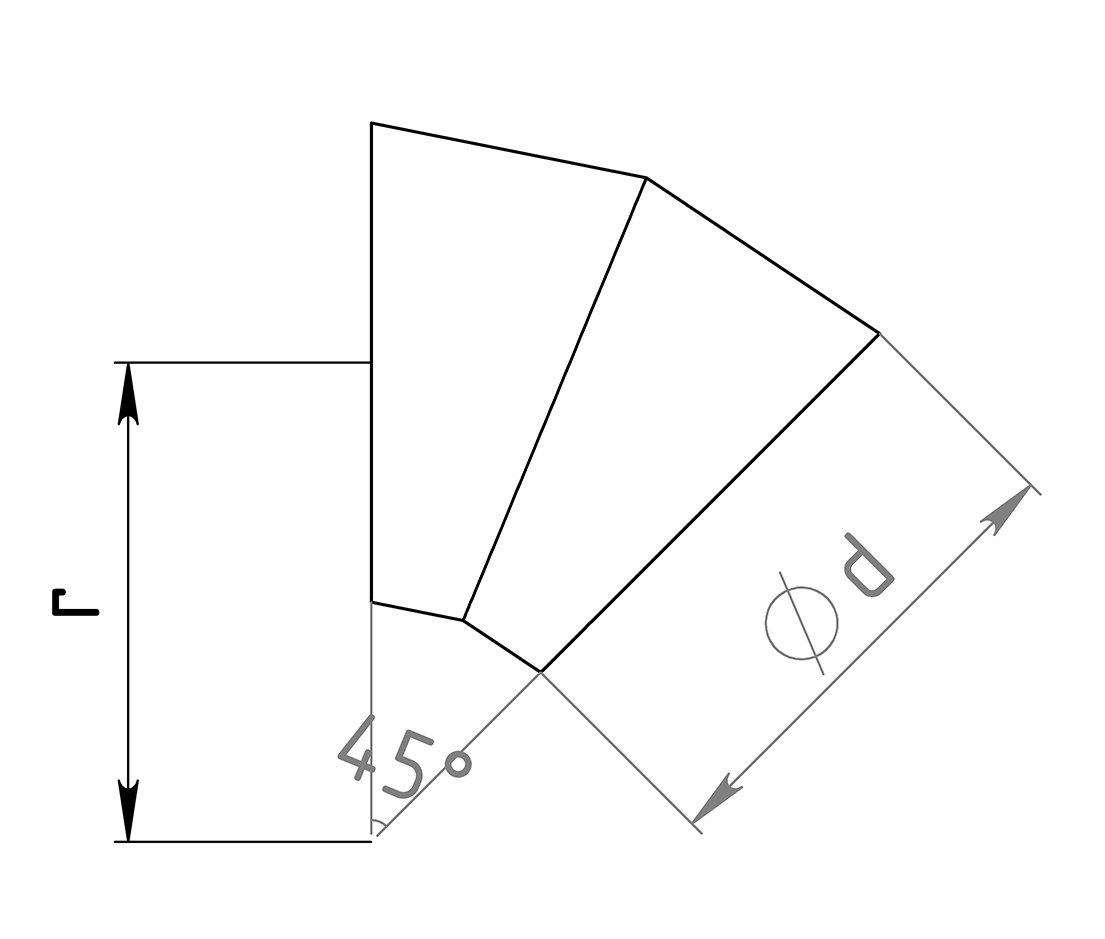

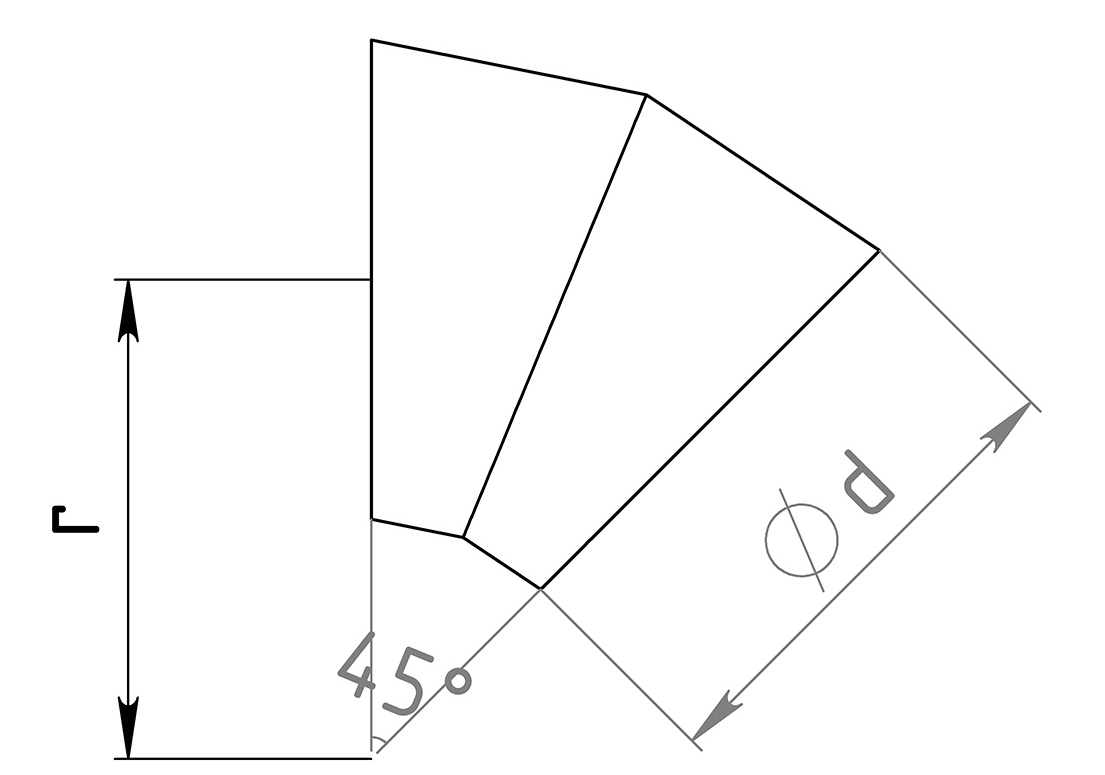

Коэффициент местного сопротивления на повороте 45°
ξ = 0,2

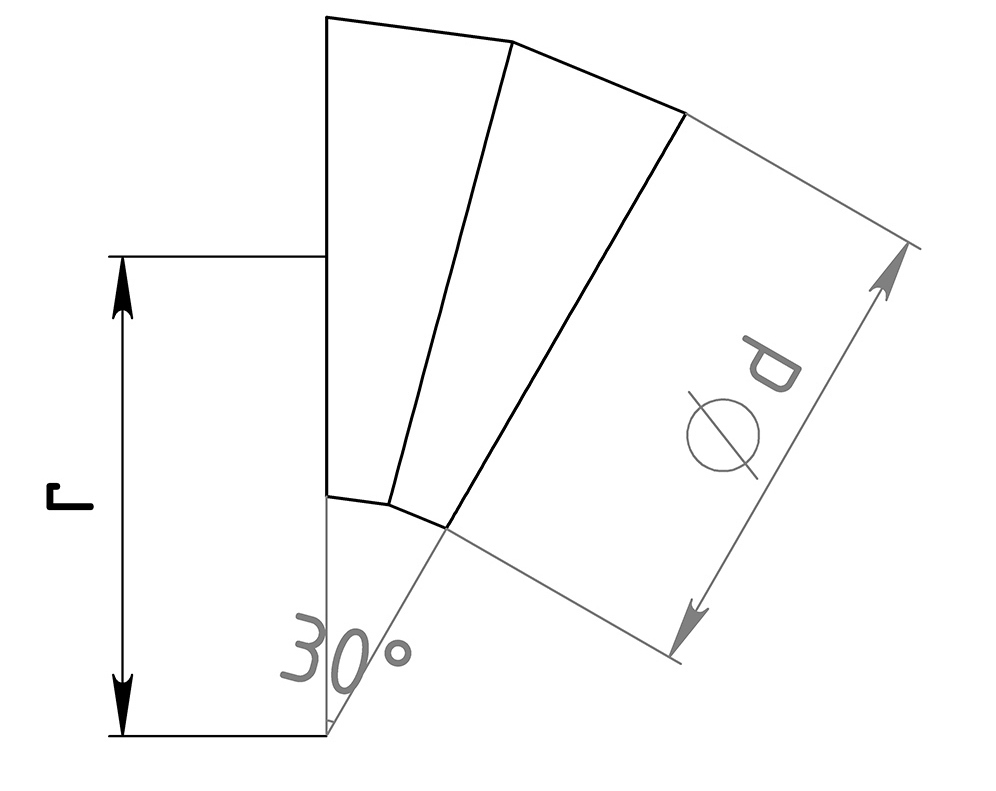

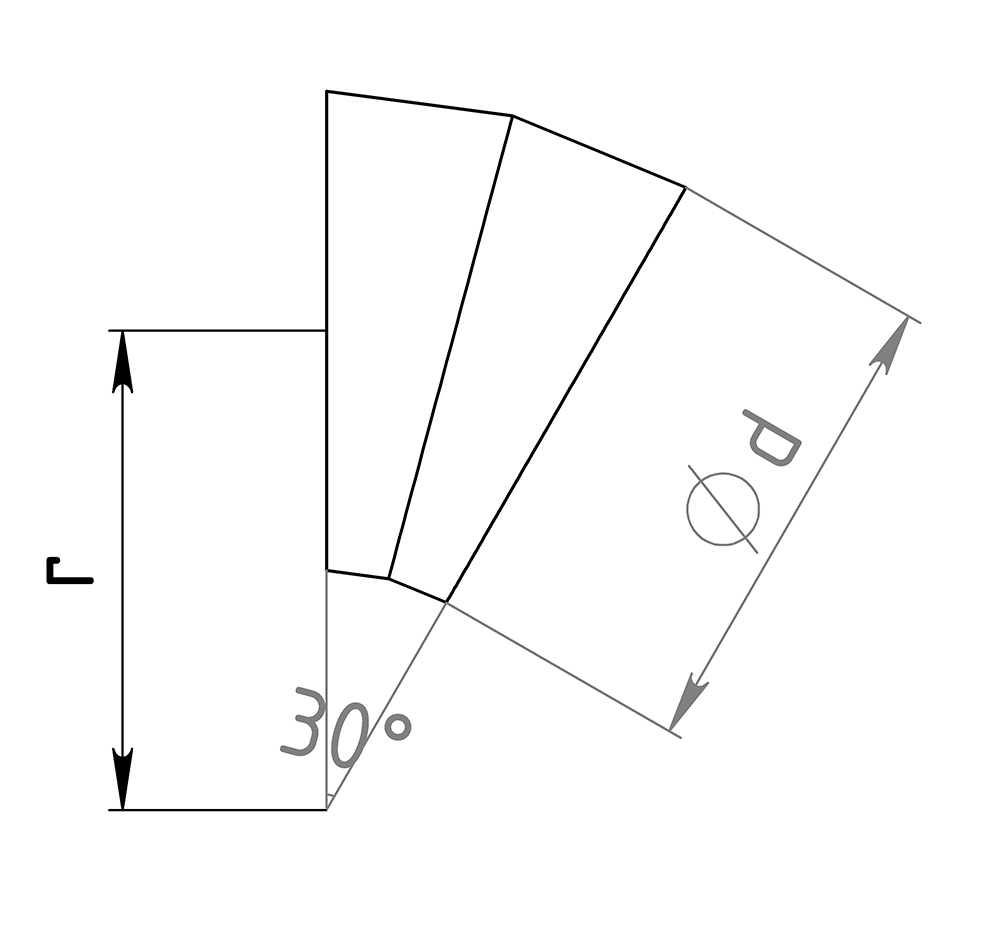

Коэффициент местного сопротивления на повороте 30°
ξ = 0,1

Коэффициенты местного сопротивления на переходах

Коэффициент местного сопротивления на переходе

Коэффициенты местного сопротивления на тройниках

Коэффициент местного сопротивления на тройнике

Коэффициенты местного сопротивления на поворотах (r = d)

Коэффициент местного сопротивления на повороте 90°

Колебания в текстильных воздуховодах

Вследствие турбулентности могут возникать колебания стенок текстильных воздуховодов. Турбулентные потоки воздуха образуются:
  • после вентилятора или дроссельных устройств;
  • при изменении направления потока фасонными элементами (поворотами, тройниками, отводами);
  • при низком статическом давлении, которое не может компенсировать потерю давления на фасонных элементах;
  • при нарушении баланса между динамическим и статическим давлениями воздуховода. Рекомендуемый баланс: Pст > 2 · Pд

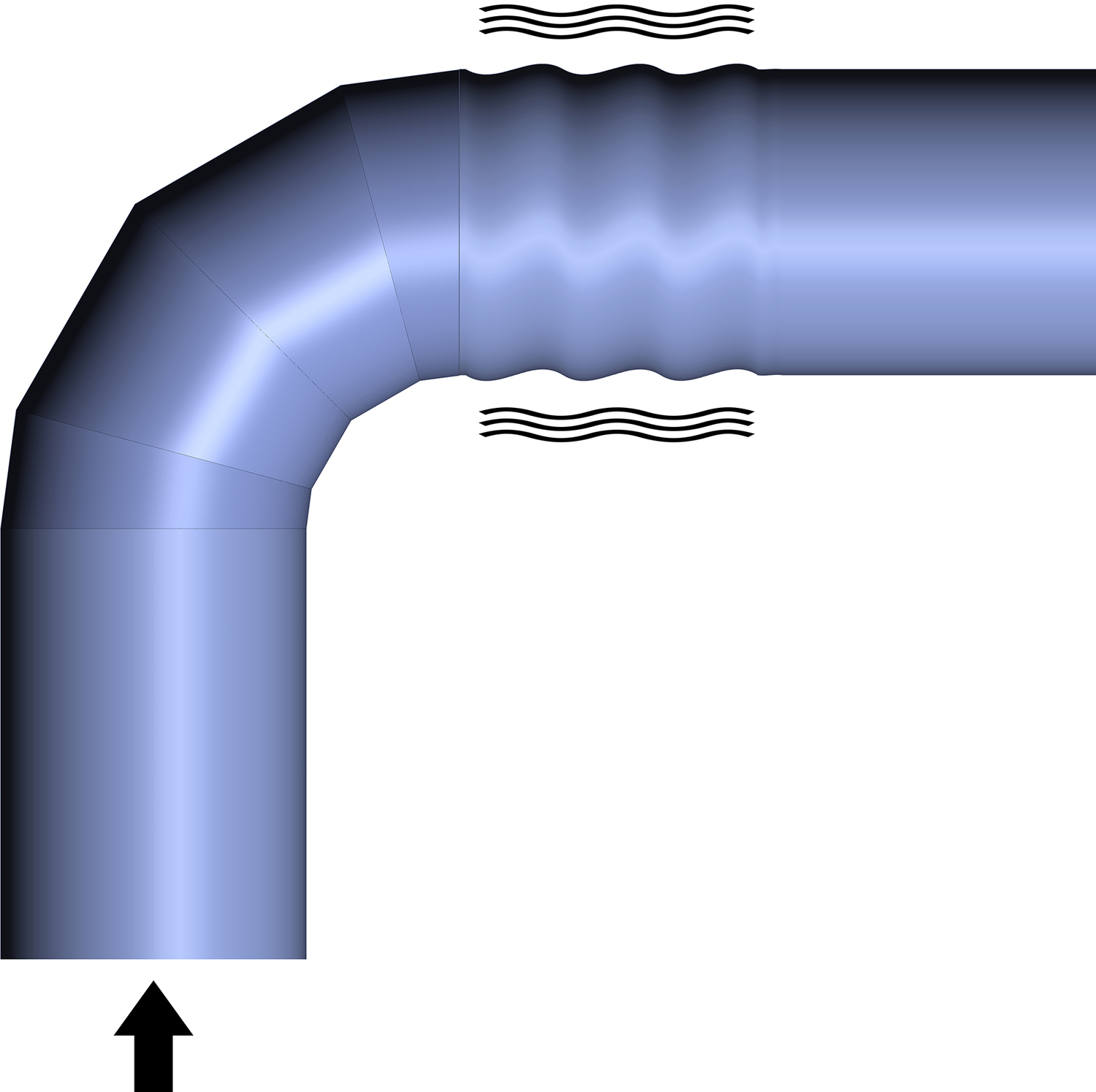

Колебания на текстильном повороте

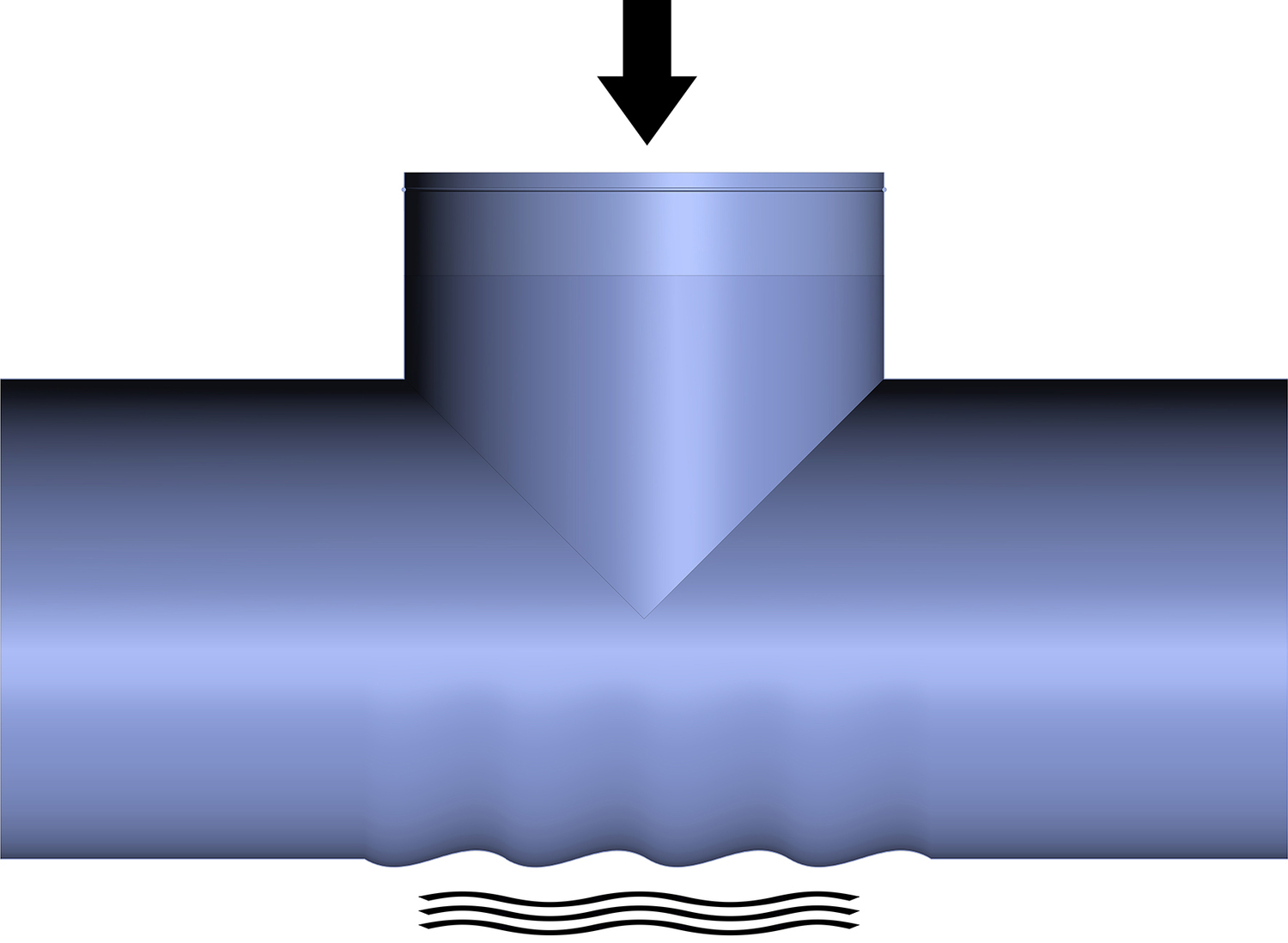

Колебания в текстильном тройнике

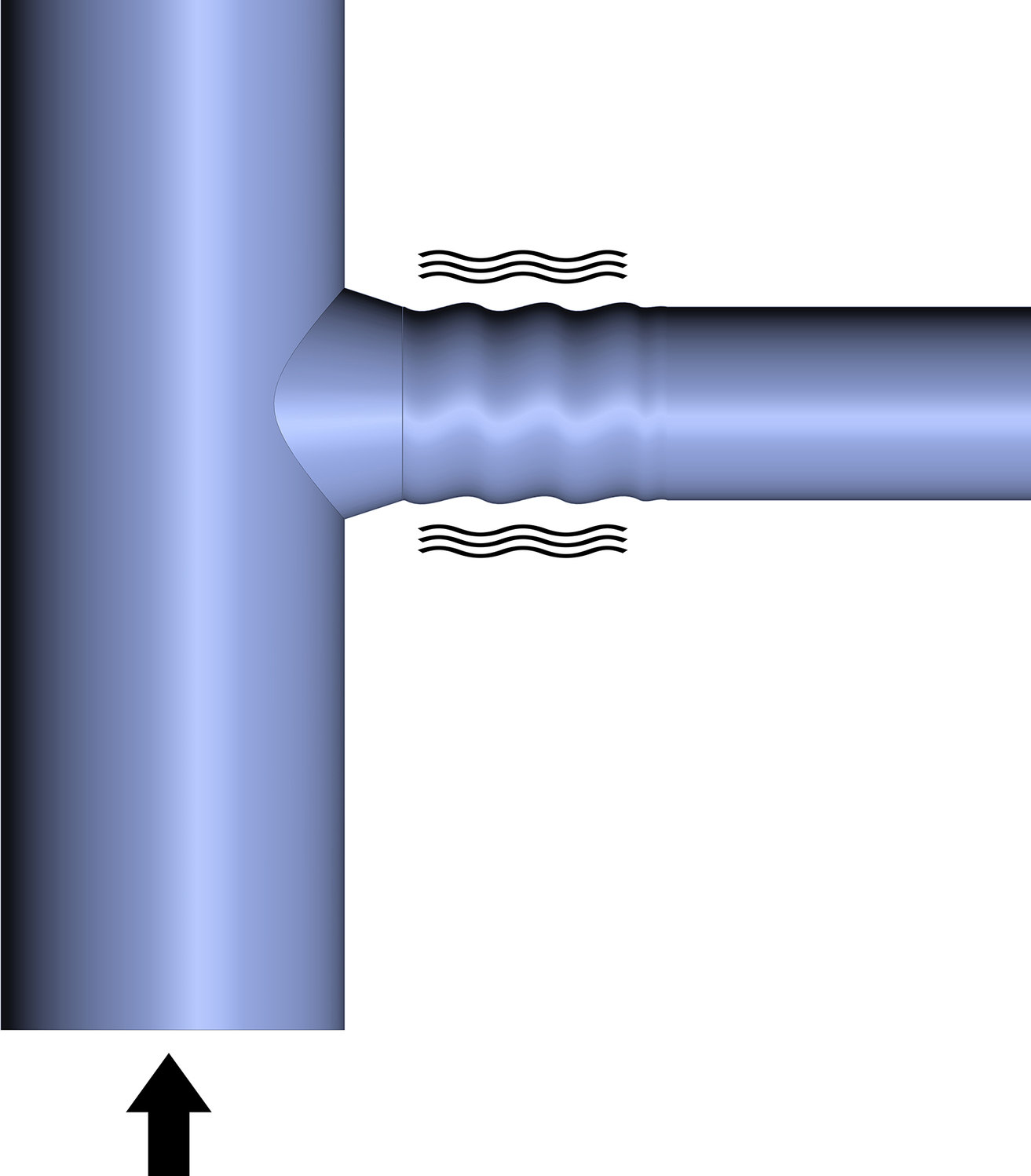

Колебания на текстильном отводе

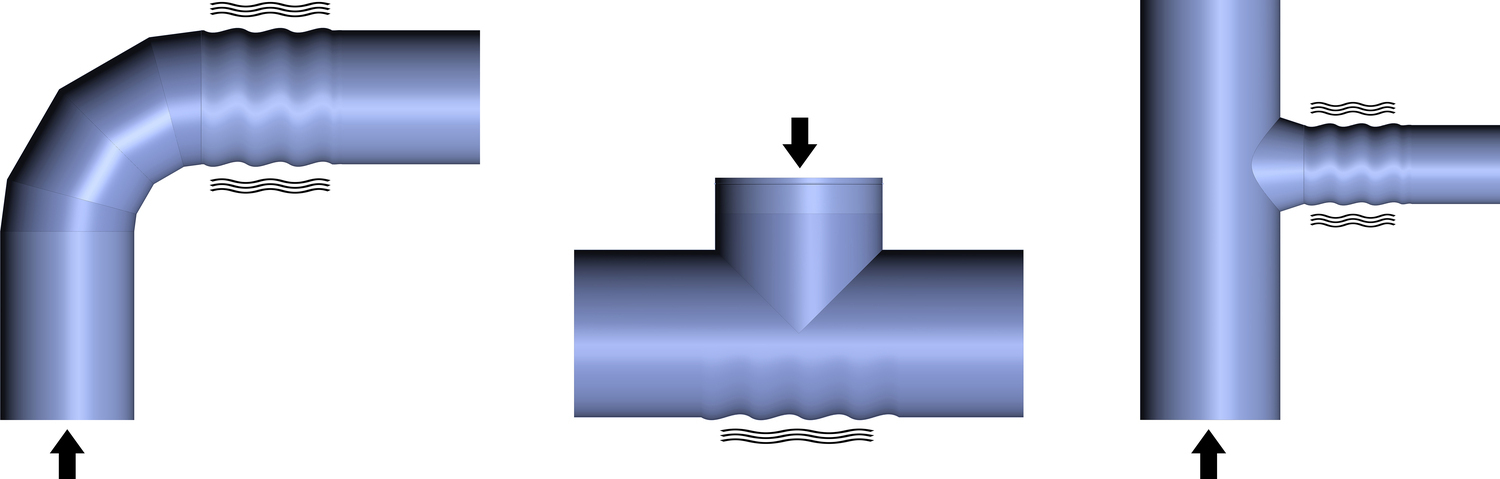

Колебания в текстильных воздуховодах

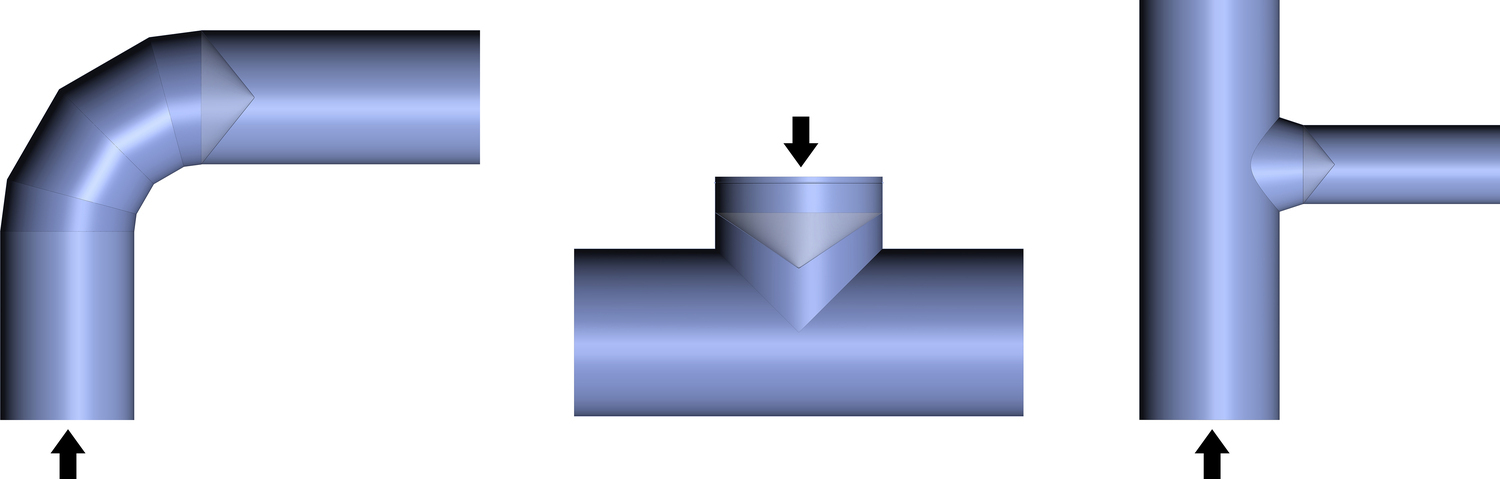

Для получения ламинарного потока воздуха рекомендуется применение конических сеток – стабилизаторов потока. При прохождении турбулентного потока воздуха через стабилизатор, он расслаивается через ячейки конусной сетки на отдельные параллельно направленные струи воздуха, тем самым предотвращая колебания стенок воздуховода.

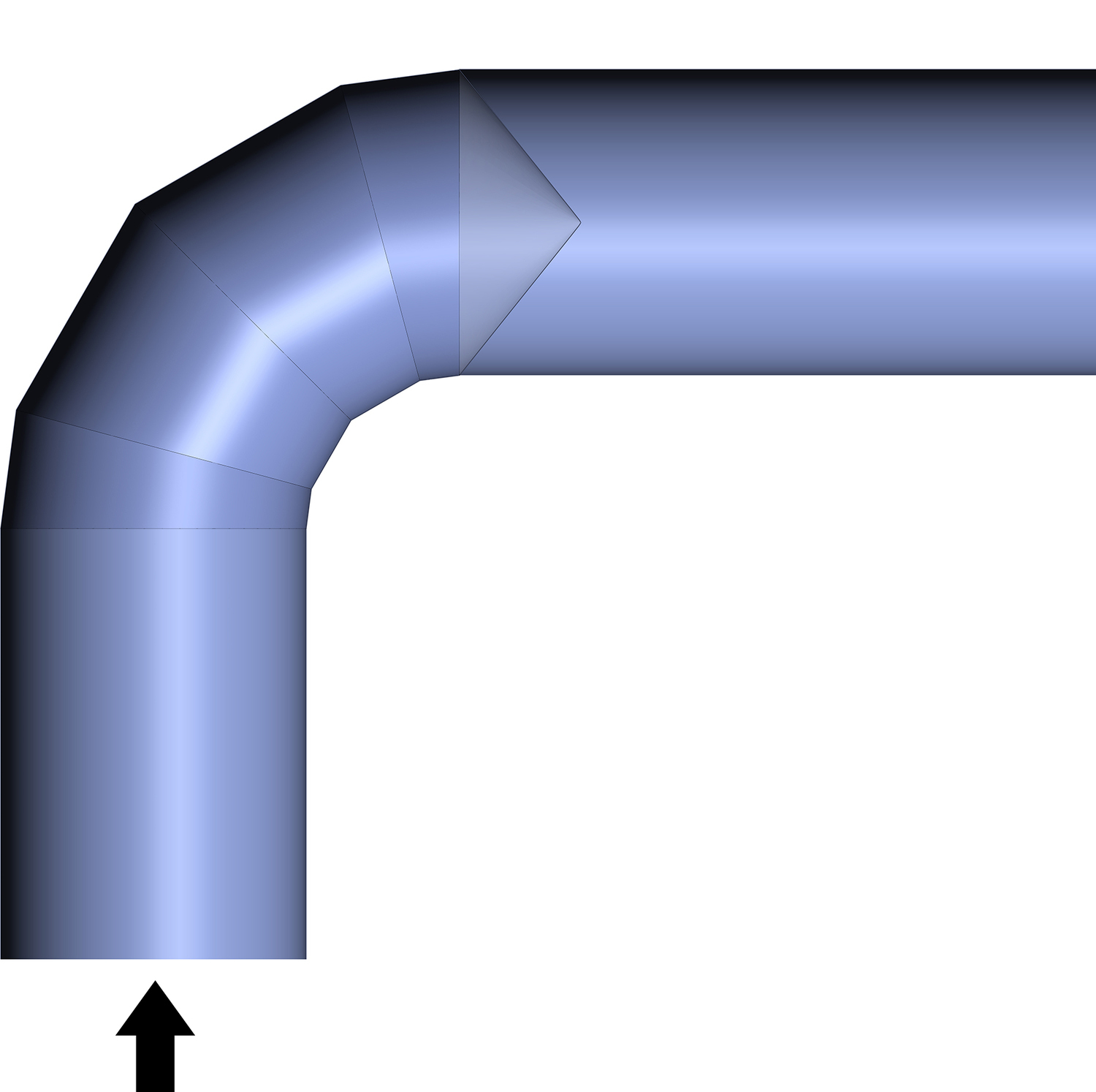

Стабилизатор потока на текстильном повороте

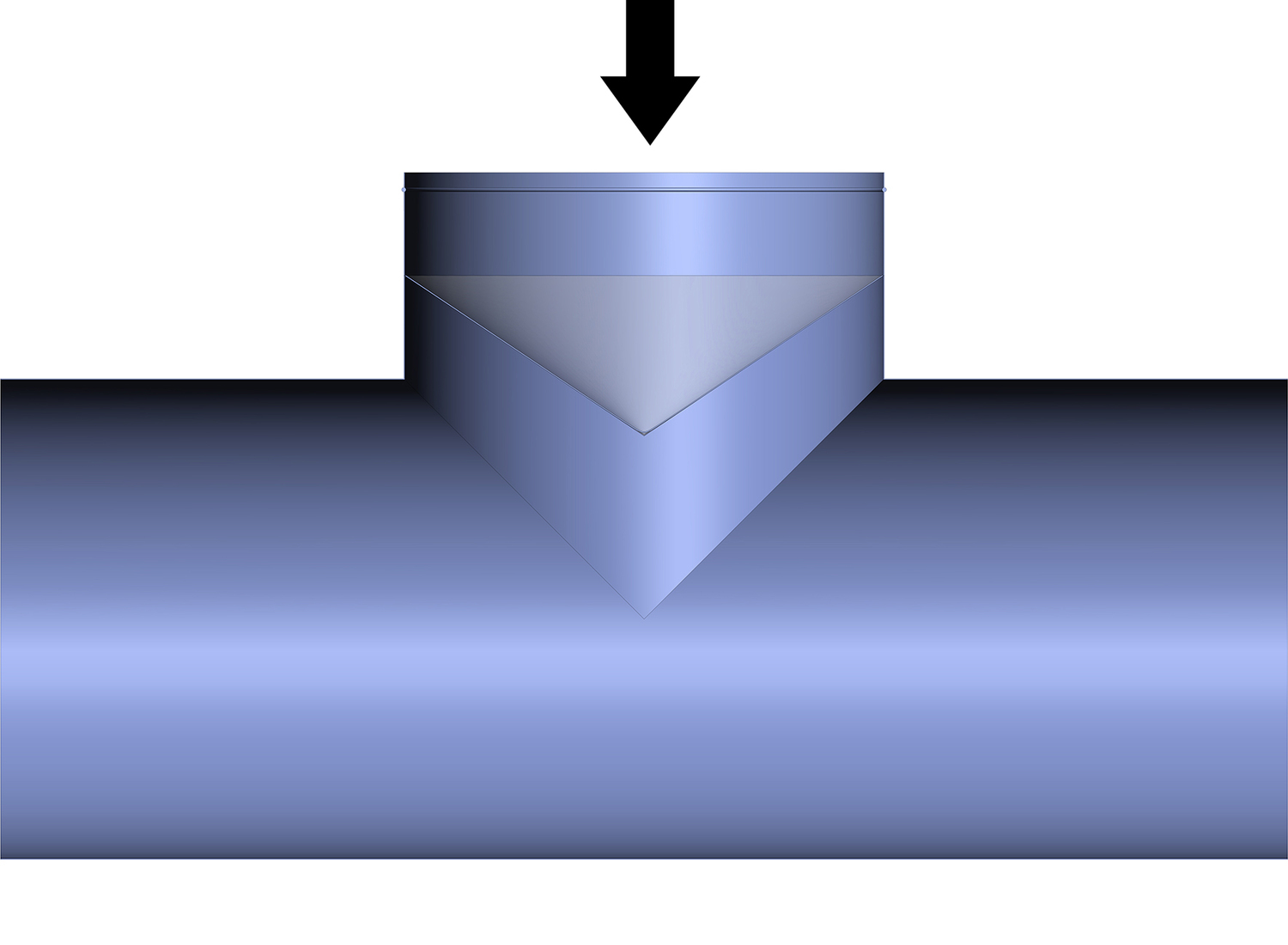

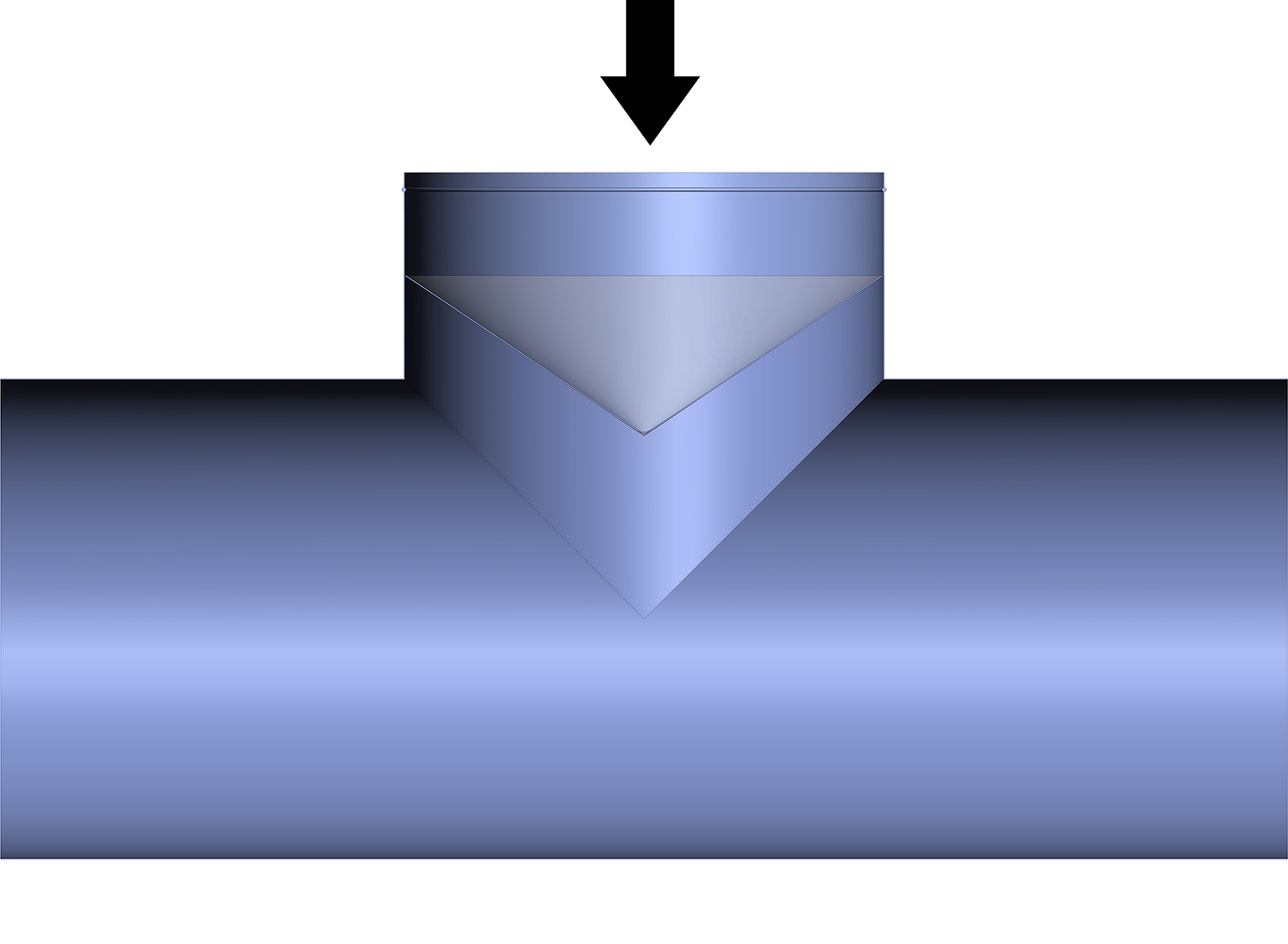

Стабилизатор потока в текстильном тройнике

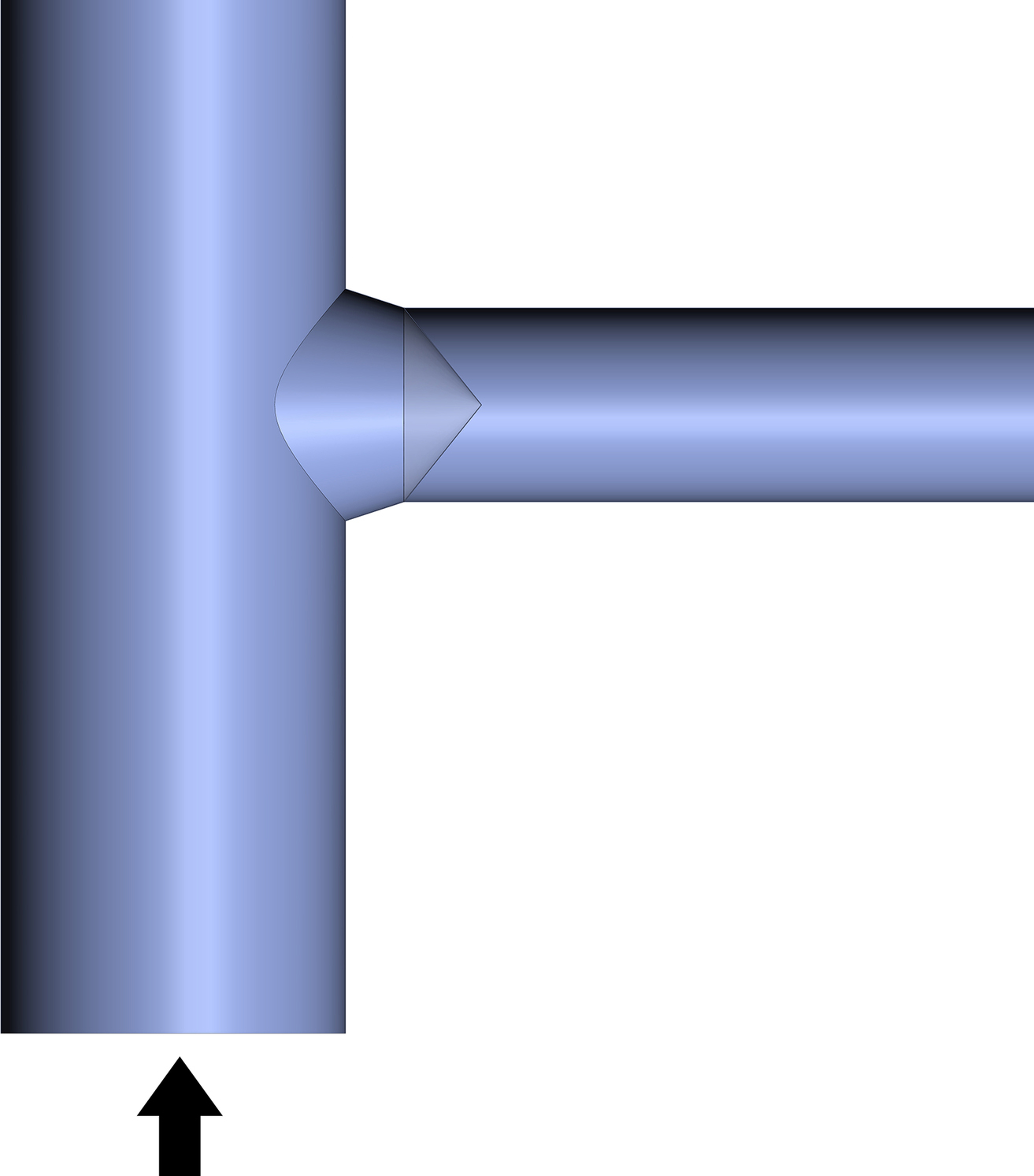

Стабилизатор потока на текстильном отводе
Стабилизатор потока в текстильных воздуховодах

Демпфер

Для регулирования параметров воздушного потока используется демпфер – аналог дроссельного устройства. Демпфер изготавливается из проницаемого материала в виде цилиндра с регулируемым диаметром. Таким образом, открытая полностью заслонка не создает потерь давления, а при закрытии приобретает форму усеченного конуса и уменьшает расход и статическое давление, и увеличивает скорость в воздуховоде и динамическое давление. Монтируется демпфер в воздуховод перед регулируемым участком. Его положение настраивается в процессе пуско-наладки.
​Следует обратить внимание, что некорректно произведенный расчет давлений может привести к неравномерному распределению воздуха и возникновению дискомфортных зон в помещении, к вибрации стенок воздуховода и неэстетичному внешнему виду «обвисших рукавов». Мы поможет Вам корректно рассчитать потери давления и учесть их при расчете текстильных воздуховодов.
