Фасонные элементы

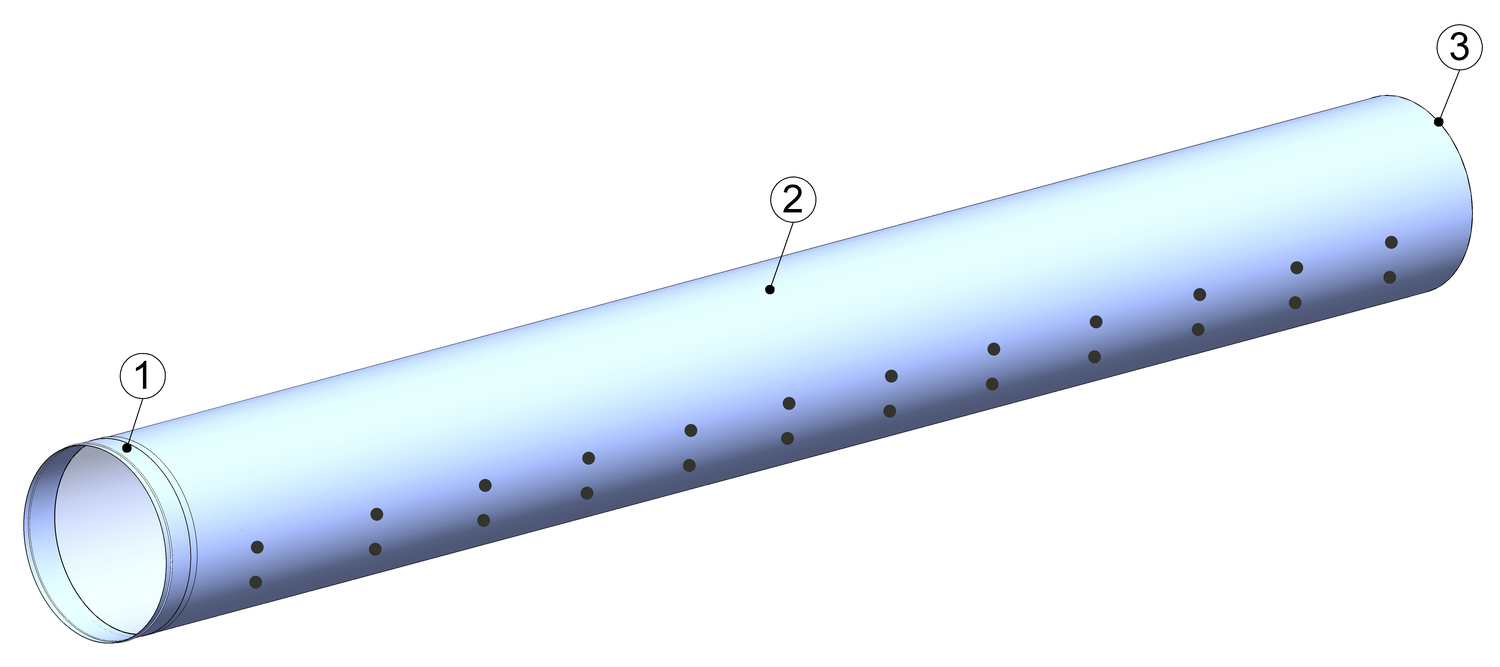

Наиболее востребованный тканевый воздуховод состоит из следующих элементов: 1) присоединение; 2) раздающий воздуховод; 3) заглушка. Но часто возникает необходимость в более сложных трассах, которую невозможно будет реализовать без применения фасонных элементов.
Конфигурация круглого текстильного воздуховода

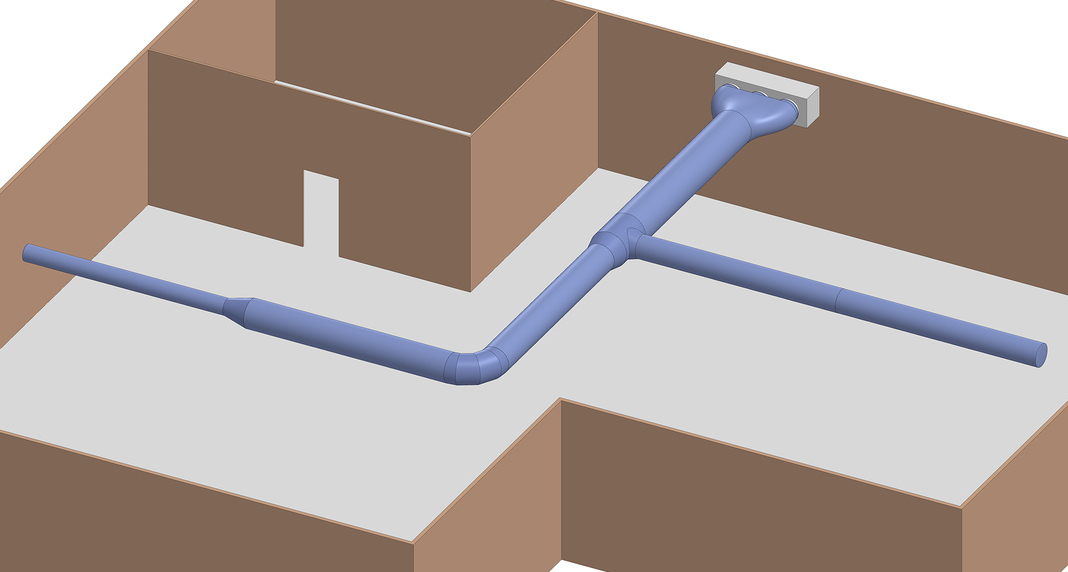

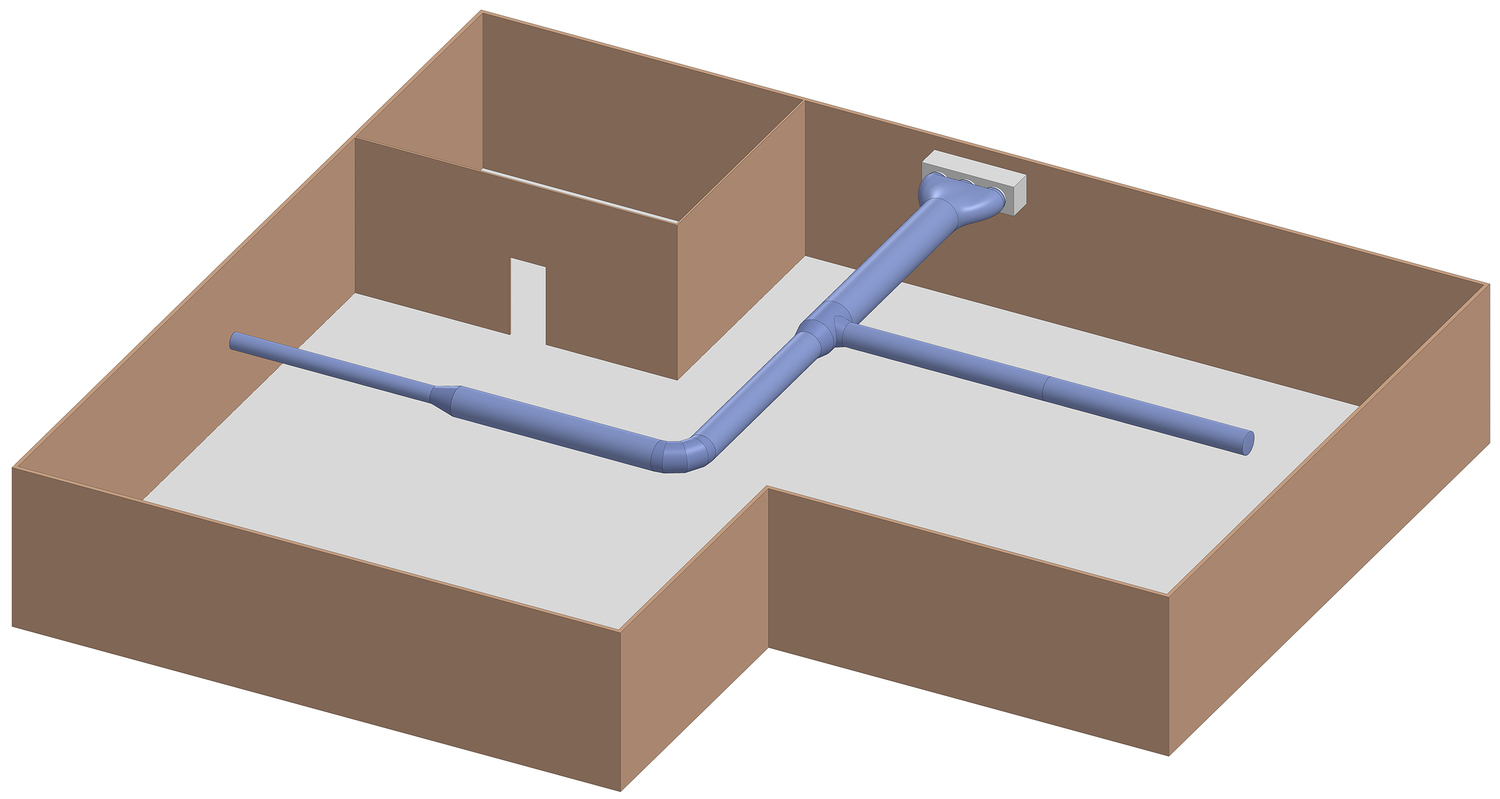

Конфигурация круглого текстильного воздуховода с фасонными элементами
Фасонные элементы предназначены для изменения диаметра, сечения, направления, разделения и объединения потоков воздуха. Производятся они из того же материала, что и сам текстильный воздуховод. С другими элементами воздуховода они сшиваются или соединяются при помощи молний. Возможно изготовление нестандартных фасонных элементов, в том числе и нестандартных типоразмеров, что не влияет на стоимость и сроки производства.

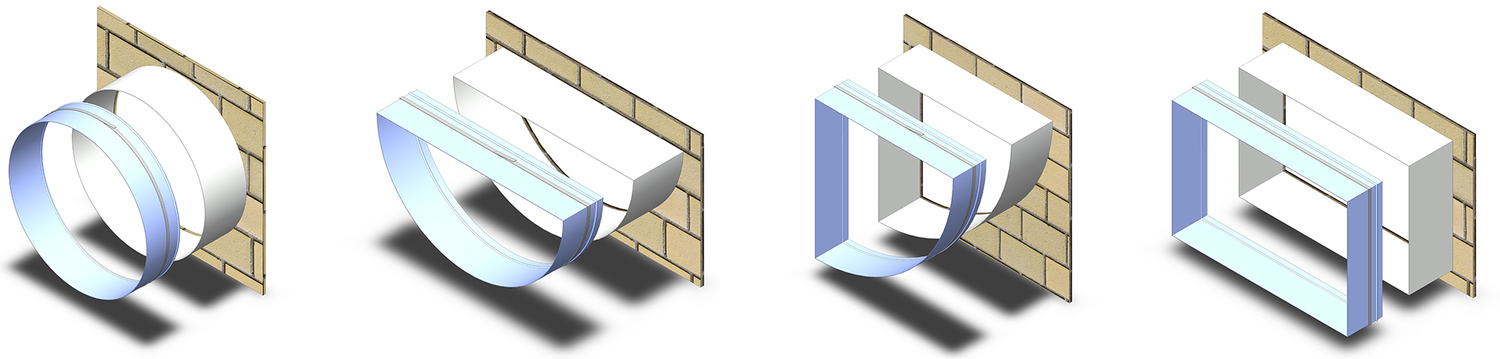

Присоединение
Присоединение монтируется на решетку вентилятора воздухоохладителя или на выход металлического канала и имеет различные типоразмеры. Длина присоединительной части варьируется от 100 до 200 мм.
Присоединительная часть включает стопорный элемент и фиксируется стальным хомутом с зажимом или ремнем со стяжным механизмом, что препятствует ее срыву с установки. Данный метод крепления позволяет легко демонтировать присоединение для технического обслуживания. В конце элемента всегда пришивается застежка-молния для скрепления с последующим элементом текстильного воздуховода.

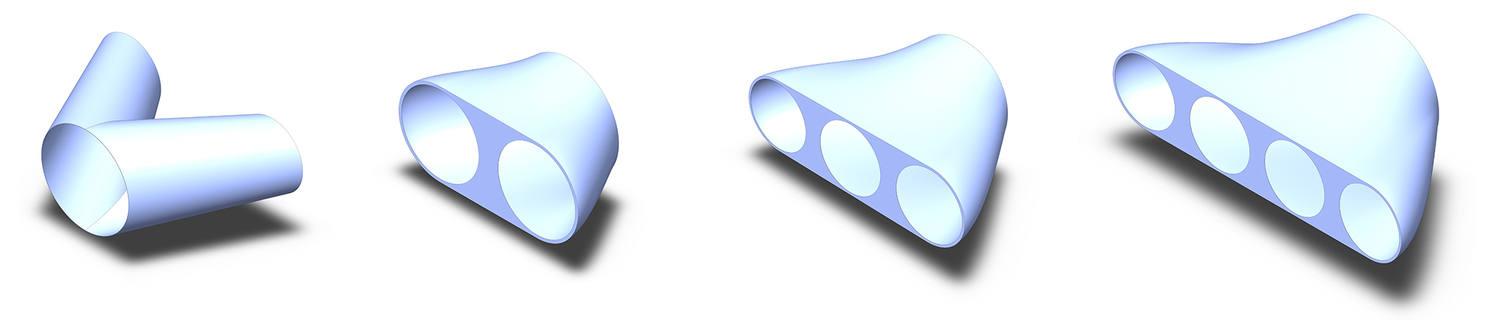

Коллектор
Коллекторы предназначены для разделения или объединения потоков воздуха.
Коллектор 1в2 применяется для разделения потока на две ветви воздуховодов.
Коллекторы 2в1, 3в1, 4в1 соединяют воздушные потоки от нескольких вентиляторов воздухоохладителя в один воздуховод.

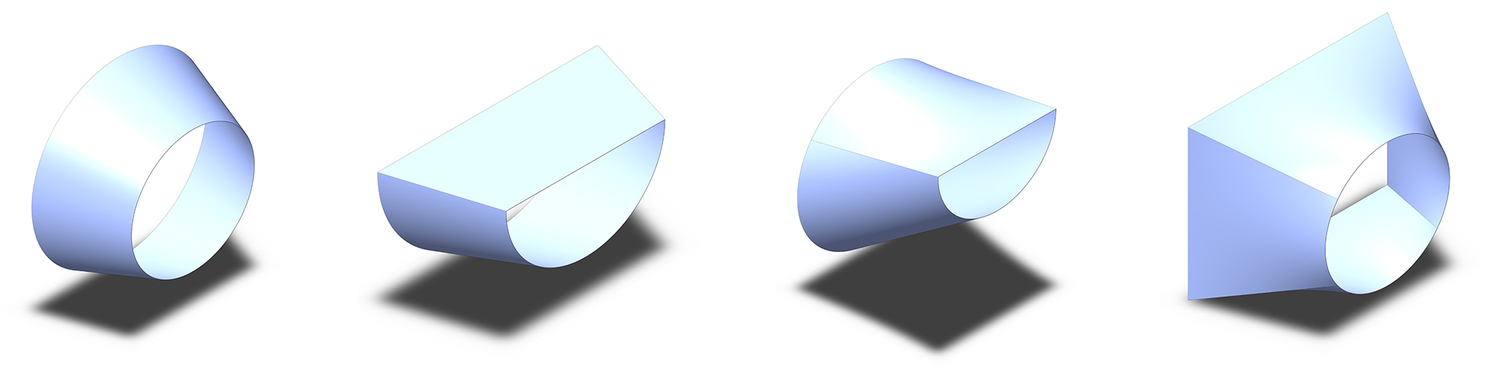

Переход
Переходы имеют несколько назначений. Они используются после присоединительной части для изменения диаметра или сечения текстильного воздуховода. Они также используются в длинных воздуховодах для восстановления (увеличения) скорости потока. Длина переходной части варьируется от 200 до 1000 мм.
При переходе с меньшого сечения в большее, происходит уменьшение динамического и рост статического давлений. В случае перехода с большего сечения на меньшее, скорость в воздуховоде и динамическое давление увеличиваются, а статическое давление падает.
Использование переходов на длинных участках воздуховодов позволяет сэкономить на стоимости за счет применения воздуховодов меньшего диаметра.

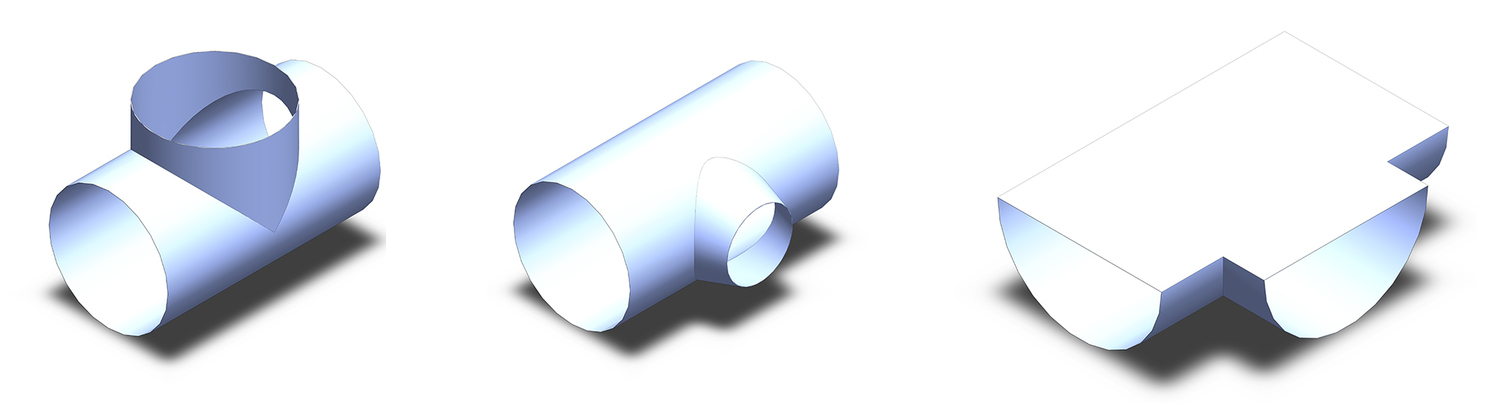

Тройник
Тройник предназначен для подачи воздушного потока в перпендикулярно расположенный воздуховод, а также в ответвления от основного канала. Без использования данного элемента создать разветвленную систему вентиляции не представляется возможным.
Тройники могут иметь различные диаметры, длины отводов и формы. В местах соединения с другими элементами текстильной системы тройники снабжены застежками-молниями для облегчения монтажа/демонтажа.

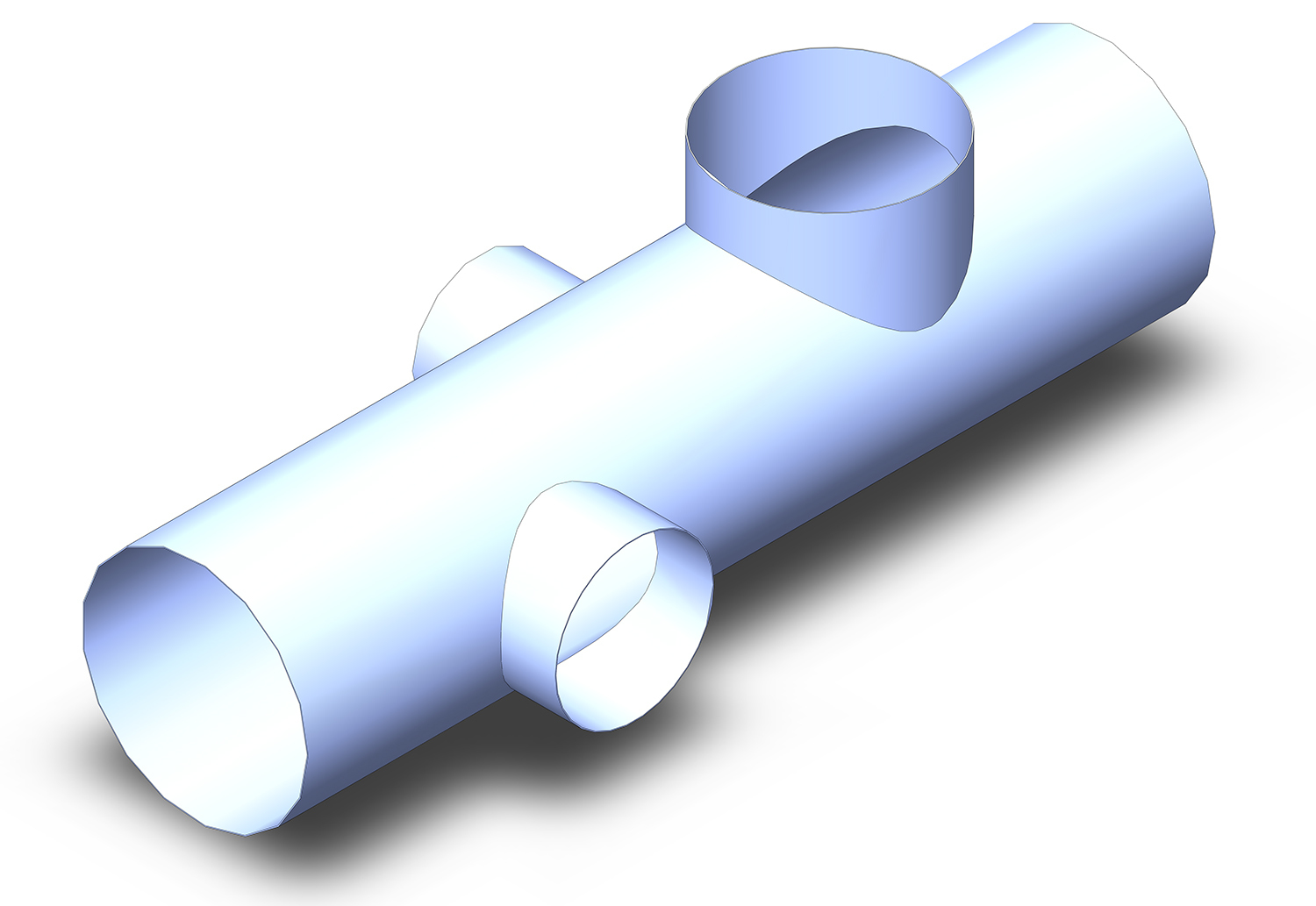

Отвод
Отводы используются в случаях, когда несколько ответвлений воздуховодов сосредоточены в одном месте и возможность разветвления системы тройниками крайне затруднительна. Длина отвода варьируется в пределах от 50 до 200 мм. На конце отводов располагается застежка-молния для облегчения монтажа / демонтажа элементов воздуховода.

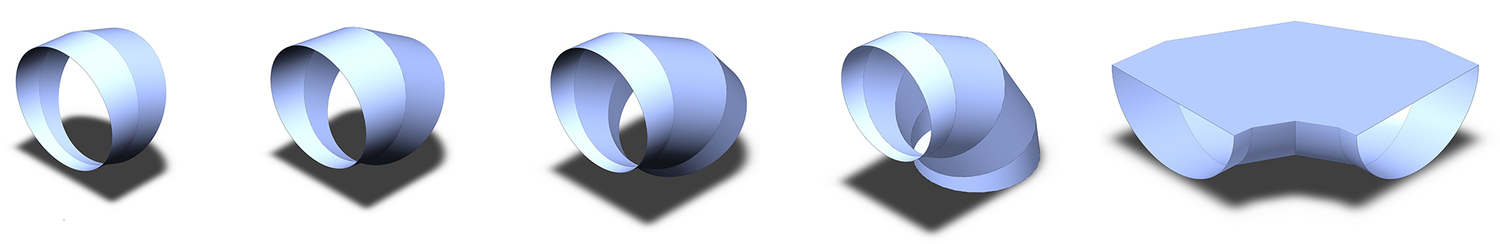

Поворот
Поворот – это текстильный фасонный элемент, предназначенный для изменения направления потока воздуха. Повороты изготавливаются стандартных диаметров для круглого и полукруглого сечений. Радиус поворотов по умолчанию равен диаметру воздуховода. Углы поворотов 30°, 45°, 60° и 90°. Элементы сшиваются из секций. Количество секций зависит от угла поворота и может изменяться от двух до четырех.
Заглушка
Заглушка является конечным элементом воздуховода и соединяется с воздуховодом сшивкой или застежкой-молнией.
