Расчет текстильных воздуховодов
Программа расчета производит подбор диаметра по расходу воздуха в зависимости от формы сечения приточного воздуховода. Также при вводе фактического диаметра рассчитывается скорость в воздуховоде, динамическое давление и минимальное полное давление на входе в текстильный воздуховод. Максимальное давление для текстильных воздуховодов может достигать 1000 Па. Все формулы, используемые в расчетах, можно найти на нашем сайте, на страницах приточные воздуховоды и давление в воздуховоде.
Расчет приточных текстильных воздуховодов
Формы сечений приточных воздуховодов
Круг
Полукруг
Сегмент
Квадрант
Выберите форму сечения приточного воздуховода
Круглое
Полукруглое
Сегмент
Квадрант
Введите расход воздуха на воздуховод м3/ч
Выбрать размер (мм) из стандартного ряда
Выбрать нестандартный размер (мм)
Круглое
Полукруглое
Сегмент
Квадрант
Введите расход воздуха на воздуховод м3/ч
Рекомендуемая скорость в текстильных воздуховодах круглого сечения 8 м/с
Выбрать размер (мм) из стандартного ряда
Выбрать нестандартный размер (мм)
Расчет вытяжных текстильных воздуховодов
Формы сечений вытяжных воздуховодов
Квадрат
Прямоугольник
Введите расход воздуха на воздуховод м3/ч
Рекомендуемая скорость в вытяжных текстильных воздуховодах 8 м/с
Скорость воздуха в воздуховоде
Расчет скорости воздуха в воздуховоде выполняется по следующей формуле: ʋ = L / ( 3600 · F ),
Объемный расход воздуха
В случае отсутствия проекта рассчитать необходимый расход воздуха для воздухообмена можно следующими способами:
Расчет воздухообмена по кратности
L = n · S · H,
где L — требуемая производительность приточной вентиляции, м³/ч;
n — нормируемая кратность воздухообмена. Это значение показывает сколько раз в течение одного часа воздух в помещении полностью заменяется на новый;
S — площадь помещения, м²;
H — высота помещения, м.
Расчет воздухообмена по количеству людей
L = N · Lнорм,
где L — требуемая производительность приточной вентиляции, м³/ч;
N — количество людей;
Lнорм — норма расхода воздуха на одного человека (офисная работа — 40 м³/ч; при физической нагрузке — 60 м³/ч).
Объемный расход воздуха связан со скоростью в воздуховоде следующей зависимостью:
L = 3600 · F · ʋ,
где F – площадь поперечного сечения воздуховода, м²;
ʋ – скорость воздушного потока в заданном сечении, м/с.
Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.
Диаметры приточных воздуховодов
Зная расход воздуха и нормативную (рекомендованную) скорость, подбирается диаметр воздуховода через площадь поперечного сечения:
для круглого сечения F = π · r² = π · d² / 4,
для полукруглого сечения F = π · r² / 2 = π · d² / 8,
для сегмента F = r² · (π · α / 180 – sin α) / 2,
для квадранта F = π · r² / 4 = π · d² / 16,
где r – радиус воздуховода, м,
d – диаметр воздуховода, м,
α – угол сегмента.
Размеры вытяжных воздуховодов
Зная расход воздуха и нормативную (рекомендованную) скорость, подбираются размеры вытяжного воздуховода через площадь поперечного сечения:
для квадратного сечения F = А · A,
для прямоугольного сечения F = А · В,
где А, В – длины сторон, м.
Сечение воздуховода обозначается АхВ, где А - ширина воздуховода, В - высота воздуховода. Например 500х250, 1200х800, 1600х1400.
Давление в текстильном воздуховоде
Вентилятор в приточной системе обеспечивает избыточное давление и объем подаваемого воздуха. Давление, которое должно создаваться вентилятором для преодоления сопротивлений в системе, называется полным давлением (Pп) и равно сумме статического и динамического давления:
Pп = Pст + Pд,
где Pст – статическое давление в воздуховоде, Па;
Pд – динамическое давление в воздуховоде, Па.
Статическое давление – это давление на внутренние поверхности воздуховода во всех направлениях, которое позволяет удерживать воздуховод в расправленном состоянии, а также выталкивать воздух через проницаемую ткань или отверстия.
Значение статического давления является основным параметром при расчете скорости выхода воздуха из отверстия и дальнобойности струи. Для круглых каналов рекомендуемое значение статического давления составляет от 100 до 800 Па. При давлении менее 100 Па следует использовать более легкие материалы, чтобы исключить образование складок и расправить воздуховод.
Динамическое давление – это давление, обусловленное скоростью движения потока воздуха, которое рассчитывается по следующей формуле:
Pд = 1/2 · ρ · ʋ²,
где ρ – плотность воздуха (поскольку в вентиляционных системах нет условий для сжатия воздушной среды до такой степени, чтобы изменилась ее плотность, она принимается постоянной 1,2 кг/м³);
В перфорированных текстильных воздуховодах объем и скорость воздуха постоянно уменьшаются. Это означает, что к концу воздуховода динамическое давление постепенно падает, а статическое возрастает. Поскольку объем воздуха постоянно уменьшается, потерями давления на трение можно пренебречь. Таким образом, в конце воздуховода статическое давление будет равно полному давлению за вычетом потерь.

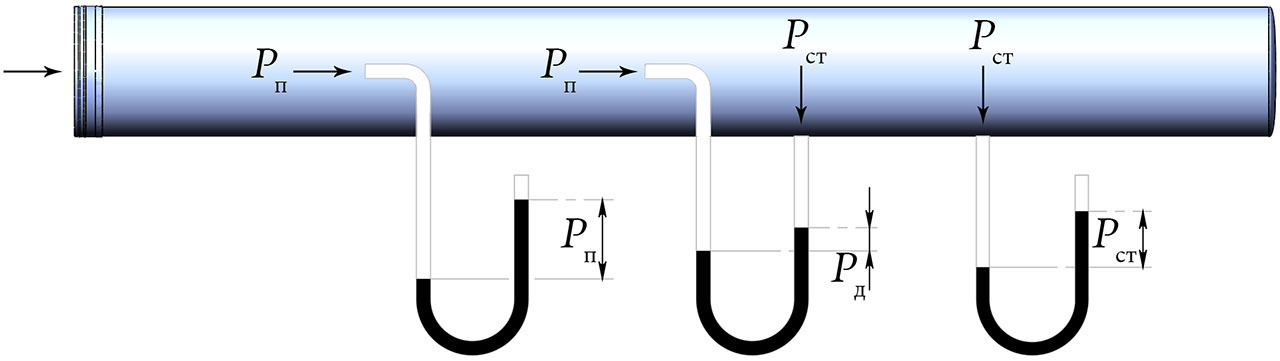

В лабораторных условиях измерения статического, динамического и полного давлений производятся U-образным водяным манометром. Однако сейчас на практике используются современные портативные дифференциальные манометры с трубкой Пито. Ниже приведены типовые схемы подключений дифманометра с трубкой Пито для измерения различных давлений потока воздуха.
Потери давления на местные сопротивления
На фасонных элементах, а также в местах установки регулирующих устройств происходит падение давления воздуха. В этих местах наблюдается образование вихревых зон, которое сопровождается потерей энергии на трение о стенки. Нарушение ламинарного потока начинается на некотором расстоянии до местного сопротивления, а выравнивание турбулентного потока происходит на расстоянии нескольких диаметров воздуховода после него.
Потери давления на местном сопротивлении пропорциональны динамическому давлению и зависят от коэффициента местного сопротивления ξ «дзета».
ΔP = ξ · Pд₂,
где ∆P – потеря давления, Па;
ξ – коэффициент местного сопротивления;
Pд₂ – динамическое давление в воздуховоде после фасонного элемента, Па.

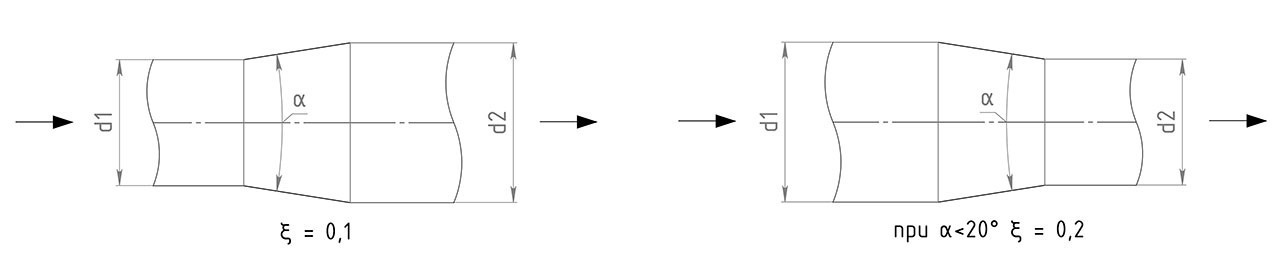

Коэффициенты местного сопротивления на переходах

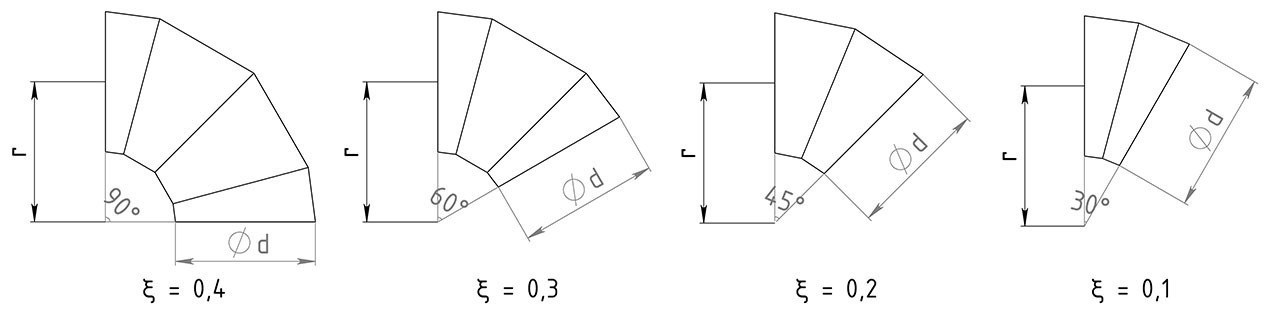

Коэффициенты местного сопротивления на поворотах (r = d)

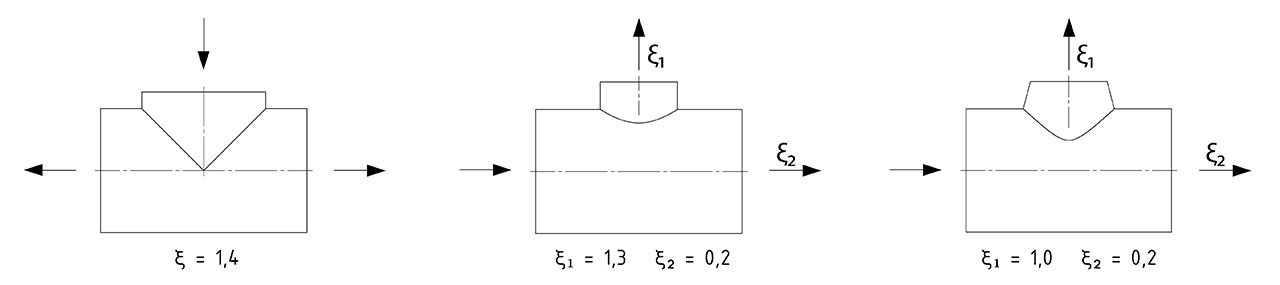

Коэффициенты местного сопротивления на тройниках
