Вытяжные текстильные воздуховоды

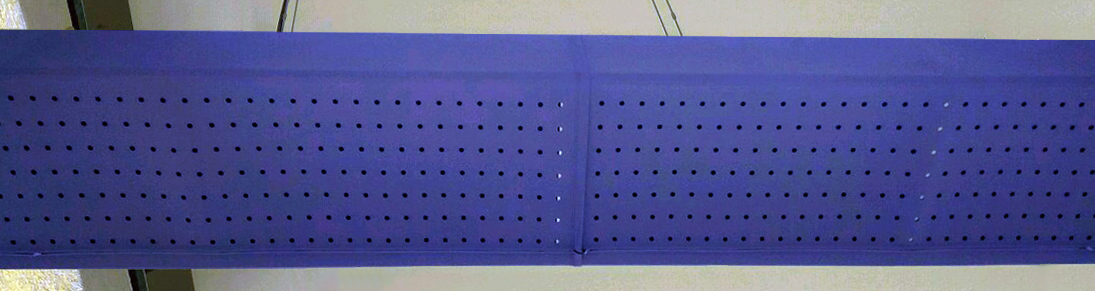

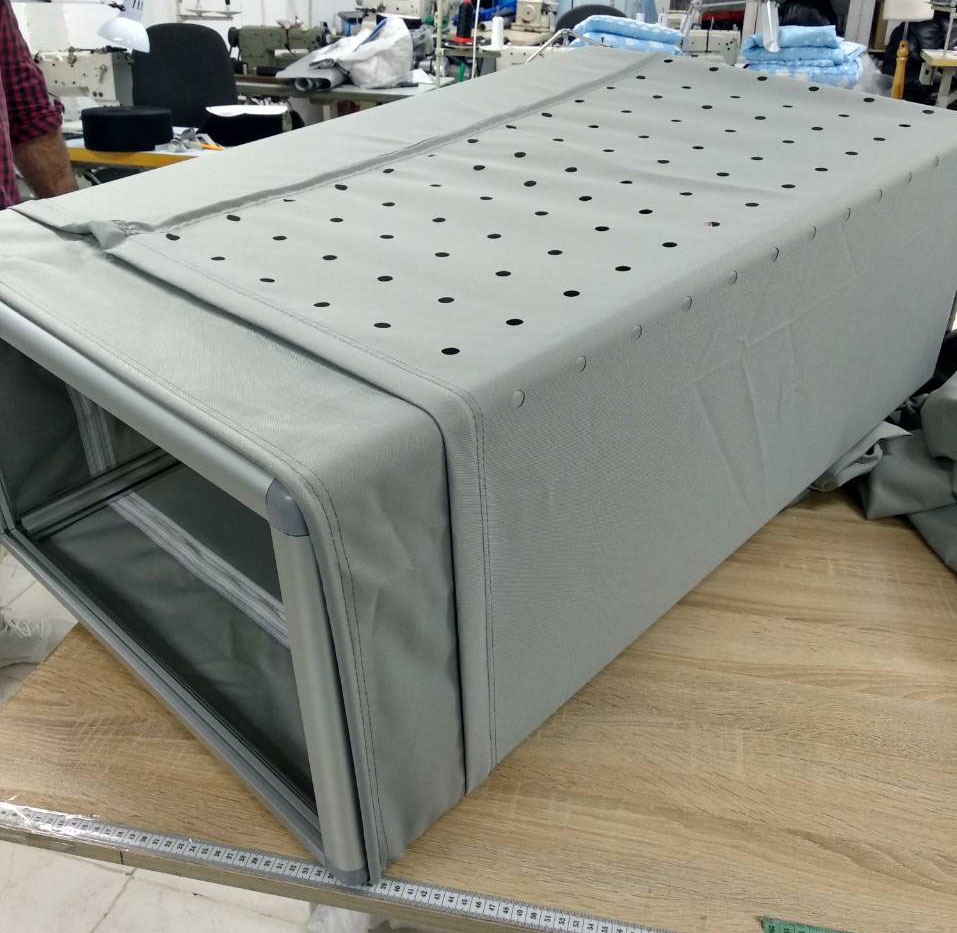

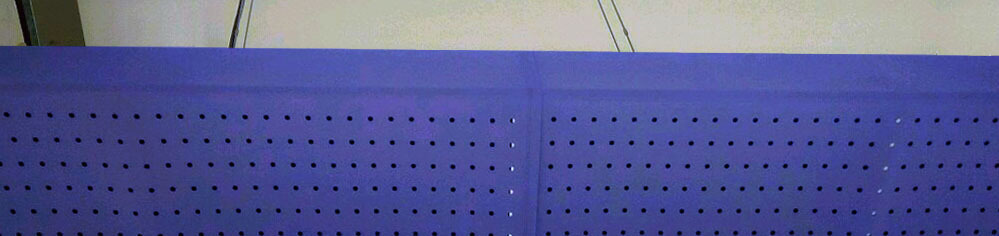

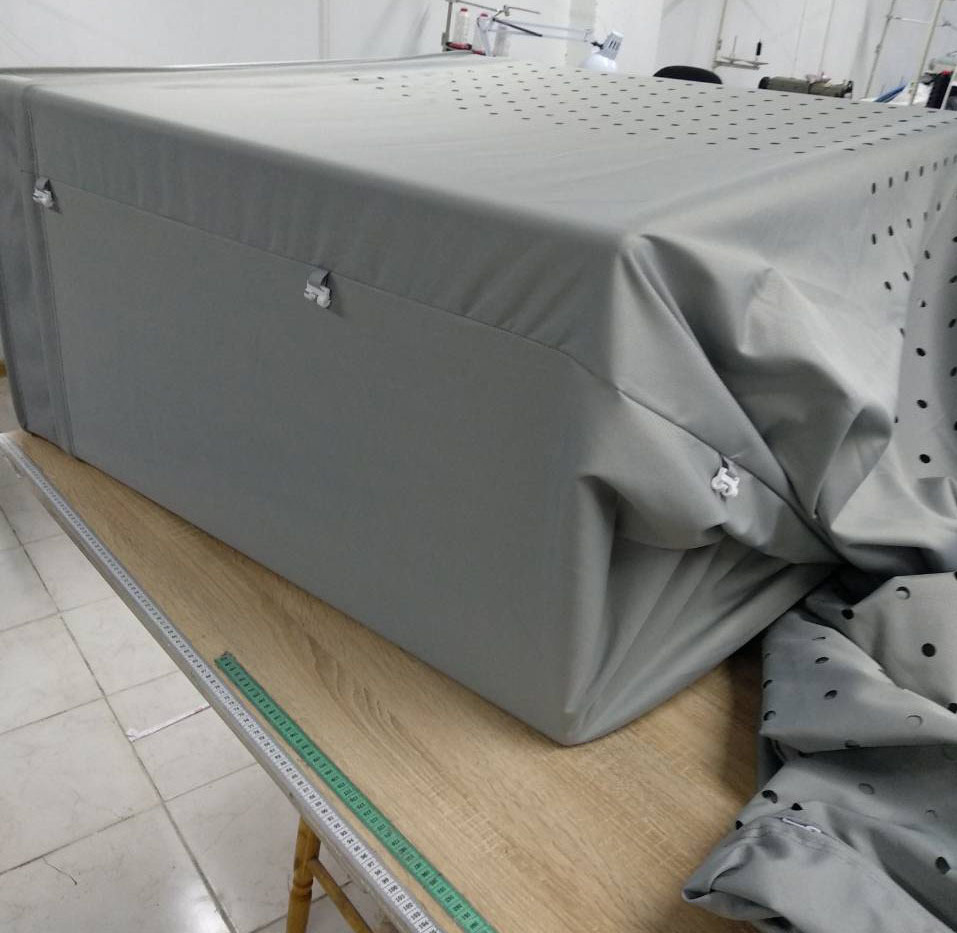

Вытяжные воздуховоды предназначены для удаления и транспортировки отработанного воздуха из помещения. Воздух всасывается равномерно по всей длине рукава через ряды перфорированых отверстий крупного диаметра. Для поддержания формы при отрицательном давлении (разряжении) в этих воздуховодах применяют внутренний сборный каркас. В качестве каркаса используется алюминиевый профиль или профиль из нержавеющей стали (требование для пищевой промышленности).
Основным преимуществом использования вытяжных текстильных воздуховодов является возможность безукоризненной очистки, которая производится в стиральной машине.

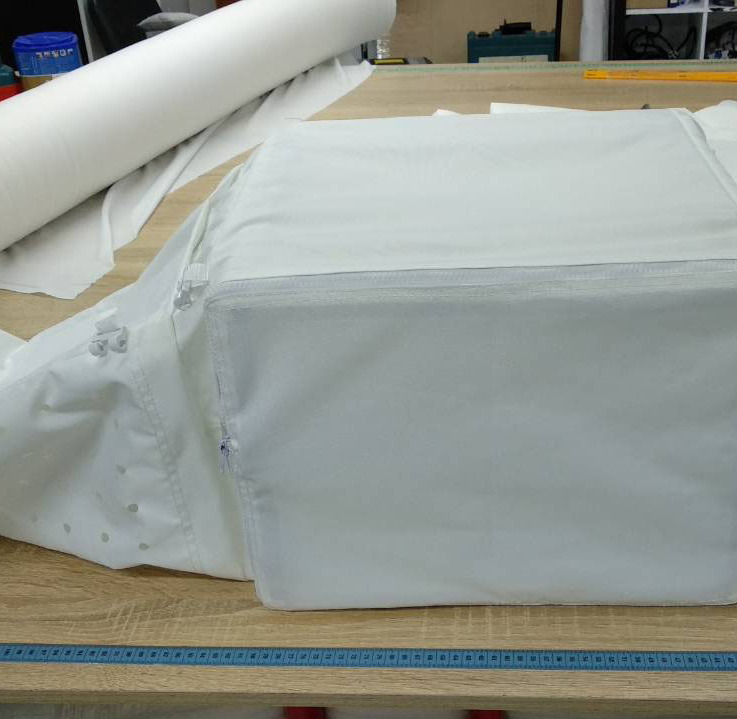

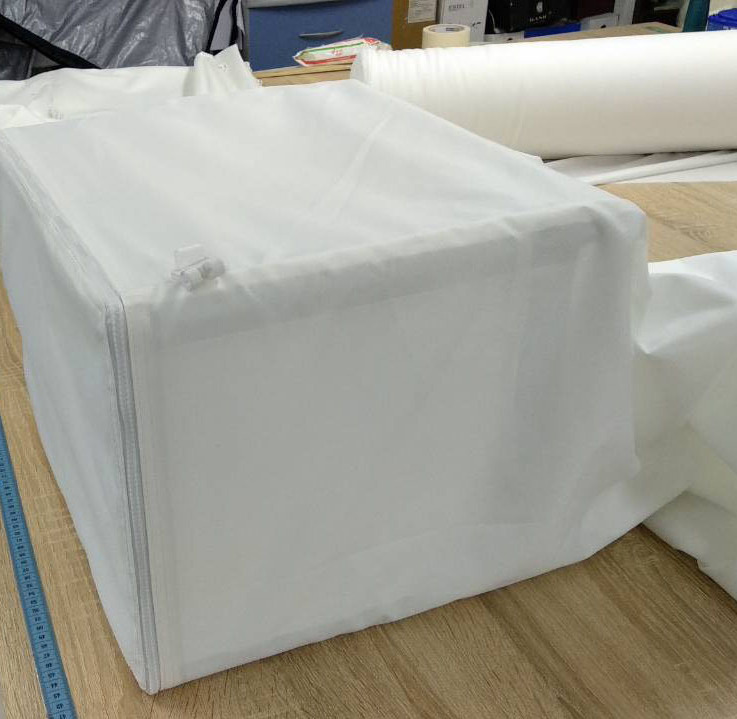

Производятся вытяжные воздуховоды из синтетических тканей (полиэстер, полиэфир) и в зависимости от давления могут достигать длины более 50 метров. Для удобства монтажа и технического обслуживания (стирки) воздуховоды изготавливаются секциями длиной 5 метров, которые соединяются между собой молниями. Например, воздуховод длиной 18 метров будет состоять из 4 участков: 5+5+5+3=18 метров.
Сечения воздуховодов
Вытяжные текстильные воздуховоды производятся квадратного и прямоугольного сечения, поскольку для поддержания формы, внутри воздуховода используется профильный каркас.
Квадрат

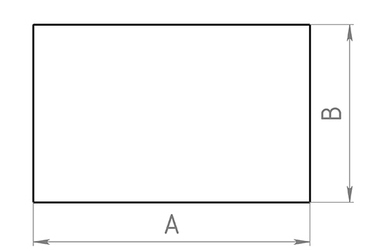

Прямоугольник
Расход и скорость воздуха
В случае отсутствия проекта рассчитать необходимый расход воздуха для воздухообмена можно следующими способами:
Расчет воздухообмена по кратности
L = n · S · H,
где L — требуемая производительность вытяжной вентиляции, м³/ч;
n — нормируемая кратность воздухообмена. Это значение показывает сколько раз в течение одного часа воздух в помещении полностью заменяется на новый;
S — площадь помещения, м²;
H — высота помещения, м.
Расчет воздухообмена по количеству людей
L = N · Lнорм,
где L — требуемая производительность вытяжной вентиляции, м³/ч;
N — количество людей;
Lнорм — норма расхода воздуха на одного человека (офисная работа — 40 м³/ч; при физической нагрузке — 60 м³/ч).
Объемный расход воздуха связан со скоростью в воздуховоде следующей зависимостью:
L = 3600 · F · ʋ,
где F – площадь поперечного сечения воздуховода, м²;
ʋ – скорость воздушного потока в заданном сечении, м/с. Для вытяжных воздуховодов рекомендуемая скорость 8 м/с.
Для определения требуемой производительности необходимо рассчитать два значения воздухообмена: по кратности и по количеству людей, после чего выбрать большее из этих двух значений.
Размеры вытяжных воздуховодов
Зная расход воздуха и нормативную (рекомендованную) скорость, подбираются размеры вытяжного воздуховода через площадь поперечного сечения:
для квадратного сечения F = А · A,
для прямоугольного сечения F = А · В,
где А, В – длины сторон, м.
Стандартный ряд прямоугольных воздуховодов имеет следующие длины сторон:
100, 150, 200, 250, 300, 400, 500, 600, 800, 1000, 1200, 1400, 1600, 1800 и 2000 мм.
Сечение воздуховода обозначается АхВ, где А - ширина воздуховода, В - высота воздуховода. Например 500х250, 1200х800, 1600х1400.
Собственное производство позволяет изготавливать изделия нестандартных размеров под потребности клиента, что не повлияет на стоимость и сроки изготовления.
Подбор размеров воздуховода по расходу воздуха при скорости 8 м/с
| Ширина воздуховода, мм | Высота воздуховода, мм | ||||||||||||||||||||
| 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 800 | 1000 | 1200 | |||||||||||
| 150 | 432 | 648 | |||||||||||||||||||
| 200 | 576 | 864 | 1152 | ||||||||||||||||||
| 250 | 720 | 1080 | 1440 | 1800 | |||||||||||||||||
| 300 | 864 | 1296 | 1728 | 2160 | 2592 | ||||||||||||||||
| 400 | 1152 | 1728 | 2304 | 2880 | 3456 | 4608 | |||||||||||||||
| 500 | 2160 | 2880 | 3600 | 4320 | 5760 | 7200 | |||||||||||||||
| 600 | 2592 | 3456 | 4320 | 5184 | 6912 | 8640 | 10368 | ||||||||||||||
| 800 | 4608 | 5760 | 6912 | 9216 | 11520 | 13824 | 18432 | ||||||||||||||
| 1000 | 7200 | 8640 | 11520 | 14400 | 17280 | 23040 | 28800 | ||||||||||||||
| 1200 | 10368 | 13824 | 17280 | 20736 | 27648 | 34560 | 41472 | ||||||||||||||
| 1400 | 16128 | 20160 | 24192 | 32256 | 40320 | 48384 | |||||||||||||||
| 1600 | 18432 | 23040 | 27648 | 36864 | 46080 | 55296 | |||||||||||||||
| 1800 | 25920 | 31104 | 41472 | 51840 | 62208 | ||||||||||||||||
| 2000 | 28800 | 34560 | 46080 | 57600 | 69120 | ||||||||||||||||
